Странного захотелось Амперметр на аккум

26 ноября 2017 в 21:53

Типа как раньше было на волнах

но цифровой. Только ваять самому или есть недорогое решение готовое? Чтоб мог показать -+ амперах заряд разряд. В теории можно.притулить на провод датчик катушку и на ардуине с сегментным индикатором сваять но тут же не будет направления тока... Вдруг что кто похожее видел?.

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: Djohny] 26 ноября 2017 в 22:04

На ебаї (аліекспресі) - міліон усіляких амперметрів. Зараз багато з них продаються і в нас, нашими продавцями. В тому числі - є і двополярні, що міряють стру, що тече і в "плюс", і в "мінус".
От, наприклад. +-200 Ампер. Тільки діапазон по напрузі високуватий, але можна знайти те ж саме, тільки, скажімо, на 50 Вольт.
Ключові слова для пошуку "ammeter 200A charge discharge".

Змінено VovkZ (22:11 26/11/2017)

MadMax | IesuiT

Re: Странного захотелось Амперметр на аккум

[Re: Djohny] 26 ноября 2017 в 22:06

катушка на постоянный ток ? =) ... амперметр (как в волге )
меряет напряжение на шунте . береш нормированный шунт , цепляешь вольтметр и вперед , но не забудь про падение напряжение на шунте и его нагрев. да стартерный то 100-200 амепер если что, итого при шунте 0.01 ома на нем упадет - 1 вольт и выделится 100 вт.

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: MadMax] 26 ноября 2017 в 22:14

Якщо людині хочеться поколхозити, і немає споживачів, що підключені прямо на клеми акумулятора, то у якості шунта можна використовувати провід, що йде до акумулятора - таким чином (за рахунок деякої незначної втрати точності), не буде ніяких додаткових втрат напруги і потужності.
Але шунт 200 А (75 мВ) - має усього 0.375 мОм, тобто ніяк не вплине на роботу автоелектрики.

Змінено VovkZ (22:16 26/11/2017)

MadMax | IesuiT

Re: Странного захотелось Амперметр на аккум

[Re: VovkZ] 26 ноября 2017 в 22:27

шунт 75 мв нивапрос можно приколхозить . только ему надо будет к нему миливольтметр и бороться с помехами бортсети.
ну и найти сам миливольтметр , разве что ставить преобразователь +-0.075в в +-5в возле шунта и выводить на стрелочник перерисовав шкалу в ток.

человеку же +- надо

Змінено MadMax (23:38 26/11/2017)

Andrew82 | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: MadMax] 27 ноября 2017 в 01:36

MadMax 26.11.2017 22:27 пишет:

шунт 75 мв нивапрос можно приколхозить . только ему надо будет к нему миливольтметр и бороться с помехами бортсети.
ну и найти сам миливольтметр , разве что ставить преобразователь +-0.075в в +-5в возле шунта и выводить на стрелочник перерисовав шкалу в ток.

человеку же +- надо

Для этих целей Есть двухсоставные приборчики со связью по радиканалу: шунт+передатчик и приемник+дисплей.
Когда-то покупал на Али, но так и не поставил.

MadMax | IesuiT

Re: Странного захотелось Амперметр на аккум

[Re: Andrew82] 27 ноября 2017 в 02:21

двуполярных я не видел вообще =) , т.е. чтобы показать заряд , разряд , да еще и стартерный ток . без особых потерь для бортсети

допустим шунт 200 ампер 75мв это 15 ватт нагрева и допустим стартером маслаем 5 секунд , хорошая печка под капотом .

так это 200 ампер , что будет на 10 амперах - перепад на уровне 3.75 милливольта ? 1 ампер - 375 микровольт ?

в тойже волге амперметр не в цепи аккумулятора , а в цепи генератора

Змінено MadMax (02:26 27/11/2017)

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: MadMax] 27 ноября 2017 в 14:34

MadMax 26.11.2017 22:27 пишет:

человеку же +- надо

- так я і дав ссилку на двополярний.

Змінено VovkZ (14:41 27/11/2017)

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: MadMax] 27 ноября 2017 в 14:38

MadMax 27.11.2017 02:21 пишет:

так это 200 ампер , что будет на 10 амперах - перепад на уровне 3.75 милливольта ? 1 ампер - 375 микровольт ?

- по моїй ссилці - чотирирозрядний прибор. Нажаль, про них немає повної інформації - зокрема, невідомо, чи вміє він змінювати діапазон. Отже, можна рахувати, що діапазон там - один, значить він показуватиме 200.0 Ампер, тобто, один розряд після крапки (десяті ампера).
Якщо цікавлять менші величини, то це буде проблема. Але в стрілочних - те ж саме, якщо не гірше.

Змінено VovkZ (14:41 27/11/2017)

Djohny | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: VovkZ] 27 ноября 2017 в 14:42

VovkZ 26.11.2017 22:04 пишет:

На ебаї (аліекспресі) - міліон усіляких амперметрів. Зараз багато з них продаються і в нас, нашими продавцями. В тому числі - є і двополярні, що міряють стру, що тече і в "плюс", і в "мінус".
От, наприклад. +-200 Ампер. Тільки діапазон по напрузі високуватий, але можна знайти те ж саме, тільки, скажімо, на 50 Вольт.
Ключові слова для пошуку "ammeter 200A charge discharge".

как-бы не верится что через эти проводочки можно пустить 200 ампер.. думаю и на 5 оно сгорит к ... а катушки в комплекте не видно

Змінено Djohny (15:08 27/11/2017)

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: MadMax] 27 ноября 2017 в 14:42

MadMax 27.11.2017 02:21 пишет:

двуполярных я не видел вообще =) , т.е. чтобы показать заряд , разряд , да еще и стартерный ток .

- ключові слова для пошуку: "charge discharge".

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: Djohny] 27 ноября 2017 в 14:49

Прикріплені файли (0 завантажити)

Djohny 27.11.2017 14:42 пишет:

как-бы не верится что через эти проводочки можно пустить 200 ампер.. думаю и на 5 оно сгорит к ... а катушки в комплекте не видно

- по моїй ссилці йде прибор без шунта в комплекті.

В ответ на:

( This item do not include shunt )
shunt link : ....

Я лише хотів показати, що в продажу є готові прибори, такі як треба ТС.
Але можна купити і одразу з шунтом (там же, пошукати). Ймовірно, в того ж продавця.

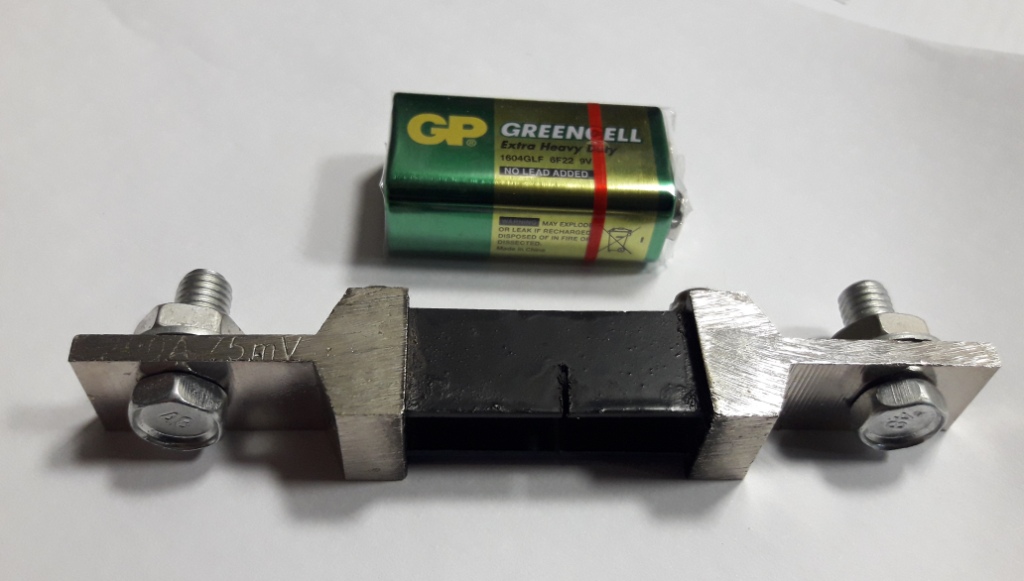

До речі, шунт 200 А 75 мВ - в мене валяється не потрібний (зі схожого вольт-амперметра), можу пропити недорого, якщо що.

Змінено VovkZ (14:53 27/11/2017)

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: VovkZ] 27 ноября 2017 в 14:59

А от - схожий прибор, але пишуть, що Resolution: 0.01V / 0.01A, тобто, показуватиме і соті долі ампера (часто бувають опечатки в описі). Тобто, якщо не брешуть, то діапазон змінюється, відповідно величині струму.
Тобто, на малих струмах воно показує "20,00" Ампер. На великих - перемикається "200.0" Ампер.
А по напрузі, повинно бути - "99.99" В.

Змінено VovkZ (15:01 27/11/2017)

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: MadMax] 27 ноября 2017 в 15:03

MadMax 27.11.2017 02:21 пишет:

так это 200 ампер , что будет на 10 амперах - перепад на уровне 3.75 милливольта ? 1 ампер - 375 микровольт ?

- там 18 біт АЦП (не в усіх, але в чотири- і більшерозрядних - так, +-).

Змінено VovkZ (15:04 27/11/2017)

Djohny | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: VovkZ] 27 ноября 2017 в 15:08

VovkZ 27.11.2017 14:49 пишет:

Djohny 27.11.2017 14:42 пишет:

как-бы не верится что через эти проводочки можно пустить 200 ампер.. думаю и на 5 оно сгорит к ... а катушки в комплекте не видно

- по моїй ссилці йде прибор без шунта в комплекті.
В ответ на:

( This item do not include shunt )
shunt link : ....

Я лише хотів показати, що в продажу є готові прибори, такі як треба ТС.
Але можна купити і одразу з шунтом (там же, пошукати). Ймовірно, в того ж продавця.
До речі, шунт 200 А 75 мВ - в мене валяється не потрібний (зі схожого вольт-амперметра), можу пропити недорого, якщо що.

увидел - там шунт на крайней картинке.. А чего вспомнилось - соседа прикуривал.. Вроде и генератор рабочий но приехал своим ходом а завестись уже не смог.. но там елка а не машина.. еще и жопогрейки, оборгев зеркал и дворников, итд итп.. и вспомнилось что в волжанке пока + аккум заряжается как только - можно посадить его к... вот и надумалось про девайс.. а то тоже как-то много всего в машине висит а бегать с аккумом оно как-бы напряжно..

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: Djohny] 27 ноября 2017 в 15:23

Ну і, якщо що, трохи дорожче - можна купити Digital Clamp Meter Multimeter - мультиметер, який може міряти постійний струм без розриву кола, без шунтів.

Змінено VovkZ (15:28 27/11/2017)

AZC_ | Достоевский

Re: Странного захотелось Амперметр на аккум

[Re: VovkZ] 27 ноября 2017 в 15:41

VovkZ 26.11.2017 22:04 пишет:

Ключові слова для пошуку "ammeter 200A charge discharge".

Я такое колхозил на пускозярядное.
Недостаток - цифры скачут слишком часто и бестолково. Т.е. информаивности эти скачки не добавляют, только затрудняют восприятие. А так - ничо, работает.

Кстати, у меня образовалось одно такое лишнее с шунтом 75, я его отдал как бонус электрику, - если надо, могу спросить за скоко он вернет обратно..

MadMax | IesuiT

Re: Странного захотелось Амперметр на аккум

[Re: VovkZ] 27 ноября 2017 в 16:36

еще раз - он не умеет мерять +100 и -100 , а человек хочет видеть и заряд и разряд

VovkZ | V.I.P

Re: Странного захотелось Амперметр на аккум

[Re: MadMax] 28 ноября 2017 в 02:53

- це ви про який з них (я два запостив)? Обидва повинні...

В ответ на:

The decimal point of current reading blinks when the meter measuring negative current.

Змінено VovkZ (02:57 28/11/2017)

Просто Кіт | СуперСтар

Re: Странного захотелось Амперметр на аккум

[Re: MadMax] 6 декабря 2017 в 02:04

MadMax 27.11.2017 16:36 пишет:

еще раз - он не умеет мерять +100 и -100 , а человек хочет видеть и заряд и разряд

поясніть глибокий зміст вотетовсього. для прикладу - є бк чи вольтметр, показує напругу. якщо падає нижче 13,8 в - треба урізати осетра. ну там обігрів скла вимкнути, попогрійку...
