Реле подобрать бы (+)

29 июля 2019 в 19:24

Камрады, кто шарит в электрических схемах, подскажите плз.
Нужно сделать автоматизацию включения скважинного насоса. Алгоритм работы реле следующий:
1. Реле с замкнутым контактом.
2. Подаётся напряжение 24/220 в
3. После пропадания напряжения реле на 5 секунд размыкает контакт.
4. Всьо.

Ардуина со счётчиком воды там есть, но не хотелось бы усложнять. Понимаю, что должны быть что-то простое, но шо конкретно?

lopez | СуперСтар

Re: Реле подобрать бы (+)

[Re: nope] 29 июля 2019 в 20:14

Прикріплені файли (0 завантажити)

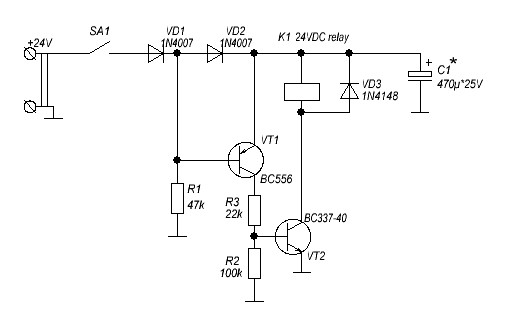

Ємність конденсатора підібрати під конкретне реле, щоб отримати потрібну затримку.

Змінено lopez (20:16 29/07/2019)

sigma | СуперСтар

Re: Реле подобрать бы (+)

[Re: nope] 29 июля 2019 в 20:20

А можно подробнее,как реле "После пропадания напряжения реле на 5 секунд размыкает контакт"? Если напряжение пропало, то контакт и так разомкнут.

lopez | СуперСтар

Re: Реле подобрать бы (+)

[Re: lopez] 29 июля 2019 в 20:30

Прикріплені файли (0 завантажити)

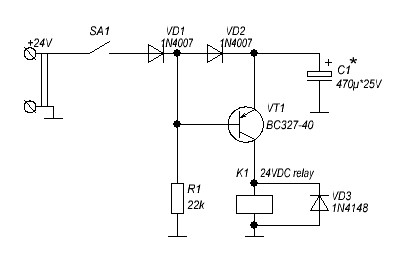

Спростив, можна на 1 транзисторі:

lopez | СуперСтар

Re: Реле подобрать бы (+)

[Re: sigma] 29 июля 2019 в 20:31

sigma 29.07.2019 20:20 пишет:

А можно подробнее,как реле "После пропадания напряжения реле на 5 секунд размыкает контакт"? Если напряжение пропало, то контакт и так разомкнут.

За умовами реле нормально замкнуте.

nope |

Re: Реле подобрать бы (+)

[Re: lopez] 29 июля 2019 в 21:54

lopez 29.07.2019 20:30 пишет:

Спростив, можна на 1 транзисторі:

Подякував

Можливо зустрічалося готове рішення, якесь програмоване реле, яке можна заточити на таку задачу?

nope |

Re: Реле подобрать бы (+)

[Re: sigma] 29 июля 2019 в 21:57

sigma 29.07.2019 20:20 пишет:

А можно подробнее,как реле "После пропадания напряжения реле на 5 секунд размыкает контакт"? Если напряжение пропало, то контакт и так разомкнут.

Имеется в виду, при пропадании напряжения на управляющих контактах, реле размыкается. Нужно для того, чтоб контроллер насоса увидел разрыв цепи низкого уровня воды в ёмкости и начал качать.

codex | Достоевский

Re: Реле подобрать бы (+)

[Re: nope] 30 июля 2019 в 06:45

А почему-бы просто гидроконтроллер на емкость не поставить ?

koritskiy | приверженец

Re: Реле подобрать бы (+)

[Re: codex] 30 июля 2019 в 12:36

Купить готовое изделие - реле напряжения. При пропадании питания оно включится только через время задержки, оно обычно програмируется.

Storag | охотник

Re: Реле подобрать бы (+)

[Re: sigma] 31 июля 2019 в 13:19

sigma 29.07.2019 20:20 пишет:

А можно подробнее,как реле "После пропадания напряжения реле на 5 секунд размыкает контакт"? Если напряжение пропало, то контакт и так разомкнут.

Контактов пара - один нормально замкнутый а другой разомкнутый. После пропадания напряжения реле должно включиться на 5 сек - при этом нормально замкнутый контакт размыкается. Как раз схема с конденсатором, который в течении 5 сек разряжается до напряжения отпускания реле, подходит.

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Реле подобрать бы (+)

[Re: Storag] 1 августа 2019 в 18:45

https://shop220.com.ua/products/rele-vre...=tabDescription

все гениальное просто. Есть и на 12 и на 24...

lopez | СуперСтар

Re: Реле подобрать бы (+)

[Re: kkk_GAZ240] 1 августа 2019 в 19:34

kkk_GAZ240 01.08.2019 18:45 пишет:

https://shop220.com.ua/products/rele-vre...=tabDescription

все гениальное просто. Есть и на 12 и на 24...

1. Інша, ніж в ТЗ логіка роботи.
2. 1538 грн.

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Реле подобрать бы (+)

[Re: lopez] 1 августа 2019 в 19:56

Это как пример что искать.
В гугле главное правильно спросить. Я скоро за поиск в гугле начну деньги брать. Они есть за копейки ( автомобильные системы кофрота на старых авто)

Yashka | V.I.P

Re: Реле подобрать бы (+)

[Re: Storag] 1 августа 2019 в 21:55

Storag 31.07.2019 13:19 пишет:

sigma 29.07.2019 20:20 пишет:

А можно подробнее,как реле "После пропадания напряжения реле на 5 секунд размыкает контакт"? Если напряжение пропало, то контакт и так разомкнут.

Контактов пара - один нормально замкнутый а другой разомкнутый. После пропадания напряжения реле должно включиться на 5 сек - при этом нормально замкнутый контакт размыкается. Как раз схема с конденсатором, который в течении 5 сек разряжается до напряжения отпускания реле, подходит.

Именно так. Кондер подобрать что бы была нужная задерка и все. Только надо старорежимное чисто механическое реле

А то ща там насовывают внутрь всяких полупроводников....
