Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер

Playa | Бумерист ***
Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
15 октября 2006 в 10:29
Прикріплені файли (429 завантажити)
Много было споров на форумах, лично и на СТО по поводу разводки выхлопа на Е39 на обе стороны как у М5.

Общее мнение: это невозможно или не стоит заморачиваться.

Опровергаю:

В пятницу заехал к своему давнему знакомому мастеру, который занимается глушителями. Он же мне вырезал катализаторы
и устанавливал пламегасители в свое время.
Посидели, посмотрели, решили делать.

Определились с материалами:

1. Насадки из нержавейки подходящей формы под оригинальные вырезы в накладке бампера. 2шт по 140грн.
2. Труба 76я - 0,5м - 38грн
3. Труба 50я - 1,5м - 10грн
4. Резинка под крепление глушителя с правой стороны - 1шт - 10грн

В тот же день все было купленно, а с утра в субботу принялись за работу.

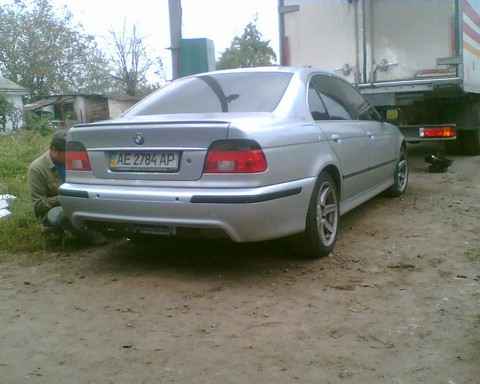

Фото "как было" после установки бампера M-Tech с оригинальным выхлопом Е39 540:

P.S. Извиняюсь за качество фото с мобилки и грязную машину.

Много было споров на форумах, лично и на СТО по поводу разводки выхлопа на Е39 на обе стороны как у М5.Общее мнение: это невозможно или не стоит заморачиваться
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:31
Прикріплені файли (507 завантажити)

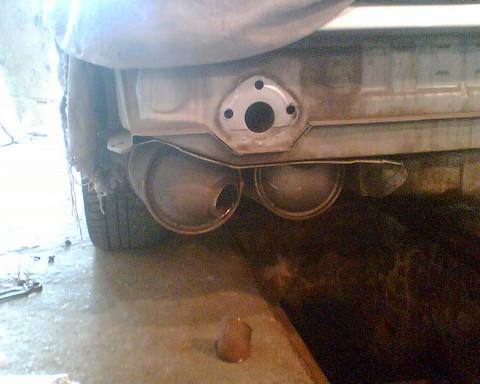

Обрезали хвостик торчащий вниз.
Его же будем использовать для разворота трубы направо.

Обрезали хвостик торчащий вниз.Его же будем использовать для разворота трубы направо
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:31
Прикріплені файли (436 завантажити)

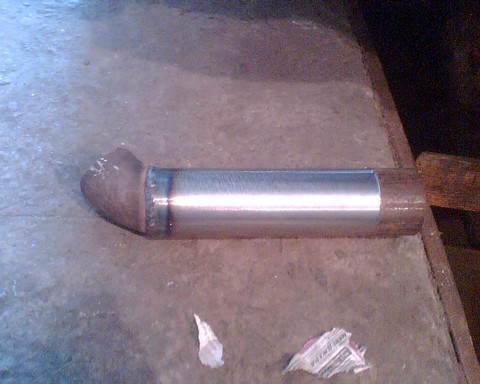

Немного проточенную 76ю трубу (стенка была 4мм - пришлось облегчить) приварили к отрезанному хвосту.

Немного проточенную 76ю трубу (стенка была 4мм - пришлось облегчить) приварили к отрезанному хвосту.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:32
Прикріплені файли (408 завантажити)

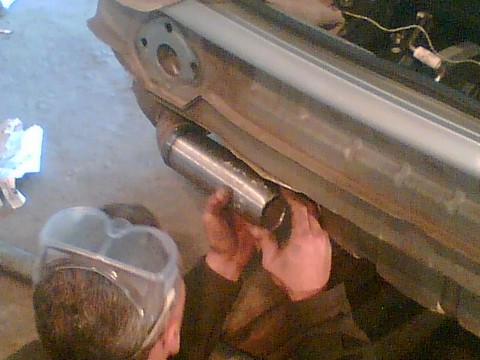

Примерка...

Примерка.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:32
Прикріплені файли (374 завантажити)

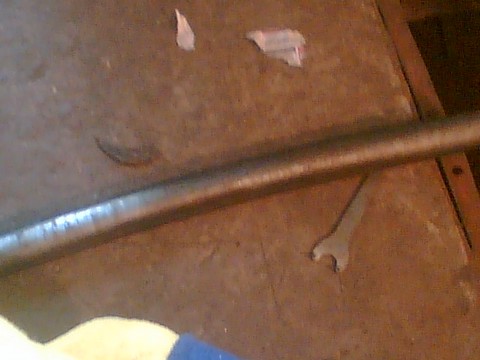

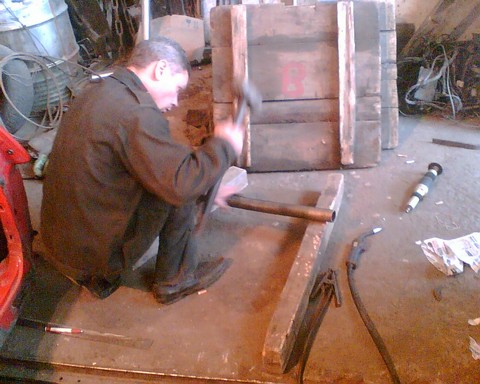

Трубу (50) уходящую направо немного согнули, чтобы повторить форму ниши для запаски и бампера.

Трубу (50) уходящую направо немного согнули, чтобы повторить форму ниши для запаски и бампера.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:33
Прикріплені файли (387 завантажити)
Получилось так.

Получилось так.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:33
Прикріплені файли (345 завантажити)

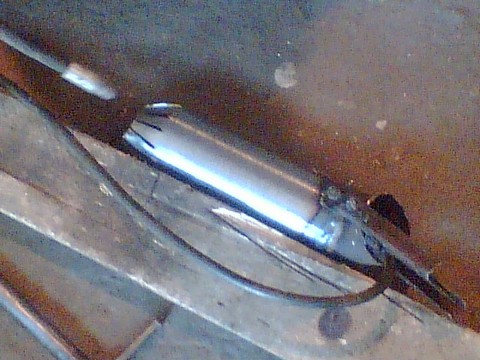

Завариваем "розочку" перехода на 50ю трубу с 76й.

Завариваем "розочку" перехода на 50ю трубу с 76й.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:33
Прикріплені файли (339 завантажити)

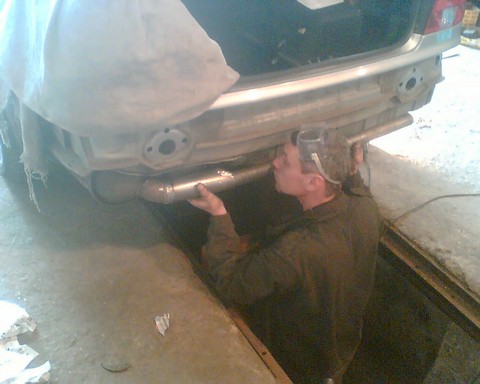

Примерка на месте.

Примерка на месте.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:34
Прикріплені файли (337 завантажити)

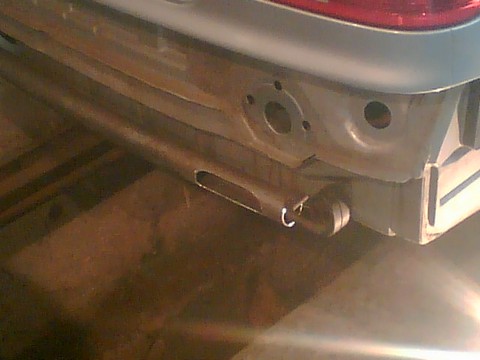

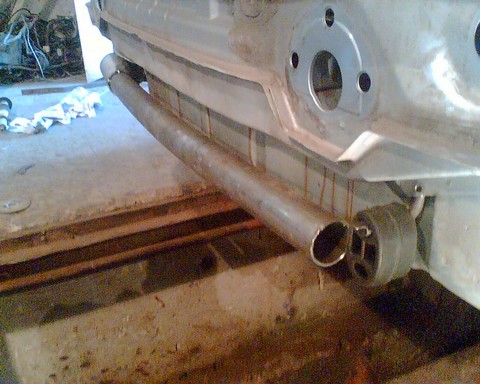

Делаем крепление (резинка) с правой стороны.

Делаем крепление (резинка) с правой стороны.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:34
Прикріплені файли (373 завантажити)

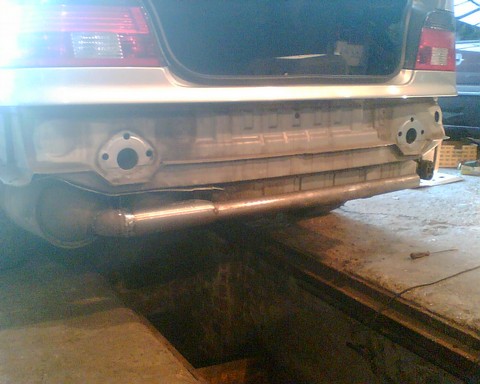

Общий вид.

Общий вид.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:42
Прикріплені файли (338 завантажити)

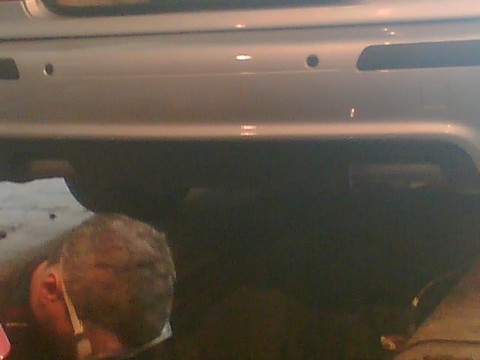

Прикладываем бампер с накладкой, меряем и метим где будут сидеть насадки.

Прикладываем бампер с накладкой, меряем и метим где будут сидеть насадки.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:42
Прикріплені файли (373 завантажити)
Вырезаем в трубе дырки.

Вырезаем в трубе дырки.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:43
Прикріплені файли (330 завантажити)

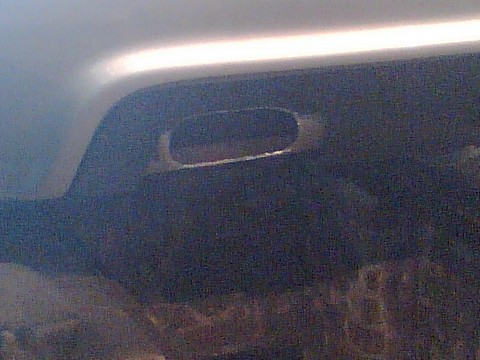

Опять одеваем бампер, примеряемся...

Опять одеваем бампер, примеряемся.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:43
Прикріплені файли (326 завантажити)

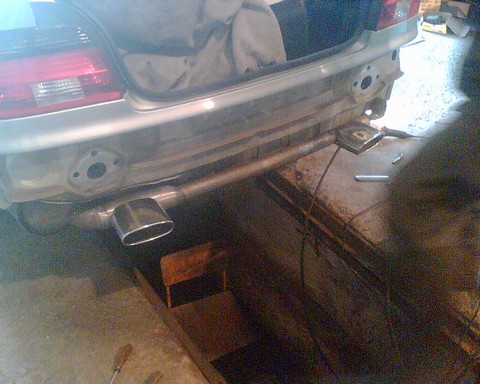

Выставляем и прихватываем насадки в нужном положении.

Выставляем и прихватываем насадки в нужном положении.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:44
Прикріплені файли (316 завантажити)
Без бампера.

Без бампера.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:44
Прикріплені файли (296 завантажити)
Закрываем видные части скотчем, окончательно завариваем везде все оставшиеся дырки.

Закрываем видные части скотчем, окончательно завариваем везде все оставшиеся дырки.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:44
Прикріплені файли (314 завантажити)

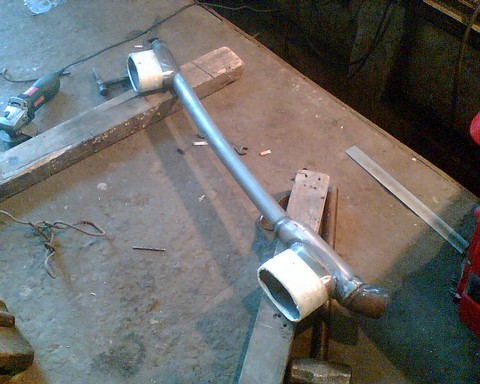

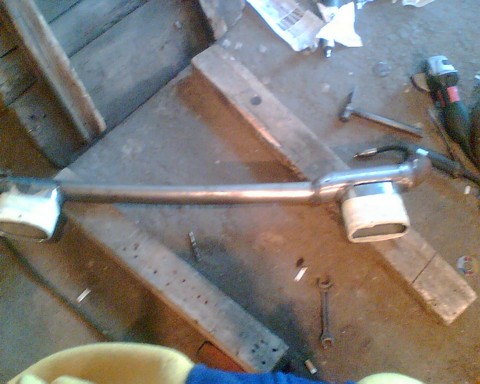

Получается вот такой девайс.
Дальше красим черной спец. краской все невыступающие части.

Получается вот такой девайс.Дальше красим черной спец
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:45
Прикріплені файли (317 завантажити)

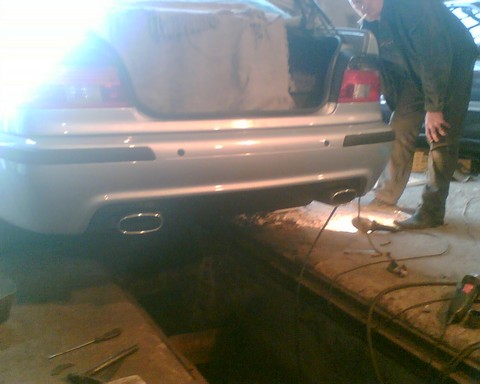

Устанавливаем, смотрим как все получается окончательно.

Устанавливаем, смотрим как все получается окончательно.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:45
Прикріплені файли (309 завантажити)

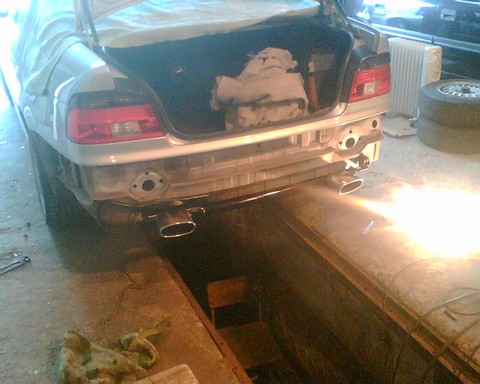

Привариваем.

Привариваем.
Playa | Бумерист ***
Re: Фотоотчет: Развод выхлопа на обе стороны на Е39 под М-бампер
[Re: Playa] 15 октября 2006 в 10:45
Прикріплені файли (371 завантажити)

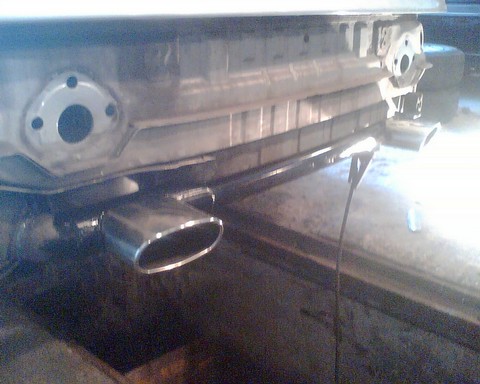

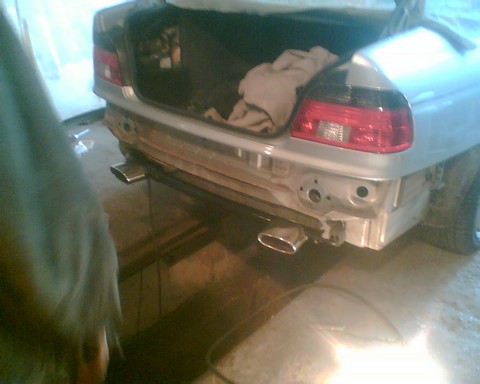

Вот и все.
Вид без бампера.

Вот и все.Вид без бампера
