Подскажите по инвертору

29 июня 2024 в 20:40

Подскажите кто в курсе как этому инвертору
Інвертор гібридний Easun ISolar-SMH-II-3.2KW-WIFI 80А
https://batarka.com/ua/p2201945628-invertor-gibridnij-easun.html
правильно сказать что у него ЛиФеПо4 батарея.
С током заряда разобрался, поставил пока 30а ( по умолчанию 60)
В віборе батареи (програма 5 ) есть АГМ, Flooded, User Defined ( можно настроить потом три параметра Напряжение заряда, какое-то плавающее и когда считать разряженым.)
и последний пункт не подписан - значение в мануале LIb

С остальным пока разобрался. Солнце пока не подключено.

alexa11 | Достоевский

Re: Подскажите по инвертору

[Re: kkk_GAZ240] 29 июня 2024 в 21:13

kkk_GAZ240 29.06.2024 20:40 пишет:

Подскажите кто в курсе как этому инвертору
Інвертор гібридний Easun ISolar-SMH-II-3.2KW-WIFI 80А
https://batarka.com/ua/p2201945628-invertor-gibridnij-easun.html
правильно сказать что у него ЛиФеПо4 батарея.
С током заряда разобрался, поставил пока 30а ( по умолчанию 60)
В віборе батареи (програма 5 ) есть АГМ, Flooded, User Defined ( можно настроить потом три параметра Напряжение заряда, какое-то плавающее и когда считать разряженым.)
и последний пункт не подписан - значение в мануале LIb

С остальным пока разобрался. Солнце пока не подключено.

нема у нього підтримки lifepo4. спробуйте user defined. напруга основного заряду 28.2В, плаваючого заряду 26.8 В. считать разряженним 24в.

Змінено alexa11 (21:17 29/06/2024)

Diezel | V.I.P

Re: Подскажите по инвертору

[Re: kkk_GAZ240] 29 июня 2024 в 21:18

kkk_GAZ240 29.06.2024 20:40 пишет:

Подскажите кто в курсе как этому инвертору
Інвертор гібридний Easun ISolar-SMH-II-3.2KW-WIFI 80А
https://batarka.com/ua/p2201945628-invertor-gibridnij-easun.html
правильно сказать что у него ЛиФеПо4 батарея.
С током заряда разобрался, поставил пока 30а ( по умолчанию 60)
В віборе батареи (програма 5 ) есть АГМ, Flooded, User Defined ( можно настроить потом три параметра Напряжение заряда, какое-то плавающее и когда считать разряженым.)
и последний пункт не подписан - значение в мануале LIb

С остальным пока разобрался. Солнце пока не подключено.

Вибираешь User Defined і виставляешь для свого Lifepo4.
По посиланню там акум на 24 в.
Ось і виставляешь, зарядка до 28.2 (28.4). Головне менше, чим на bms. Плаваючу 27.4-27.8.
Є відео де все це розжовано, не хай і для іншого інвертора наприклад павермена.

http://youtu.be/lIXceJpJ5Cg

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Подскажите по инвертору

[Re: Diezel] 29 июня 2024 в 21:42

Всім дякую. Пішов програмувати

http://youtu.be/IUeJwg36AuE

alexa11 | Достоевский

Re: Подскажите по инвертору

[Re: kkk_GAZ240] 29 июня 2024 в 22:33

дроти силові до АКБ на вигляд тонкуваті. який перетин?

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Подскажите по инвертору

[Re: alexa11] 29 июня 2024 в 22:39

alexa11 29.06.2024 22:33 пишет:

дроти силові до АКБ на вигляд тонкуваті. який перетин?

то на вигляд

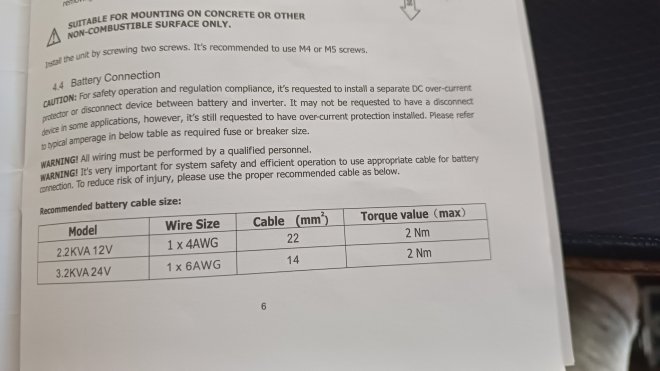

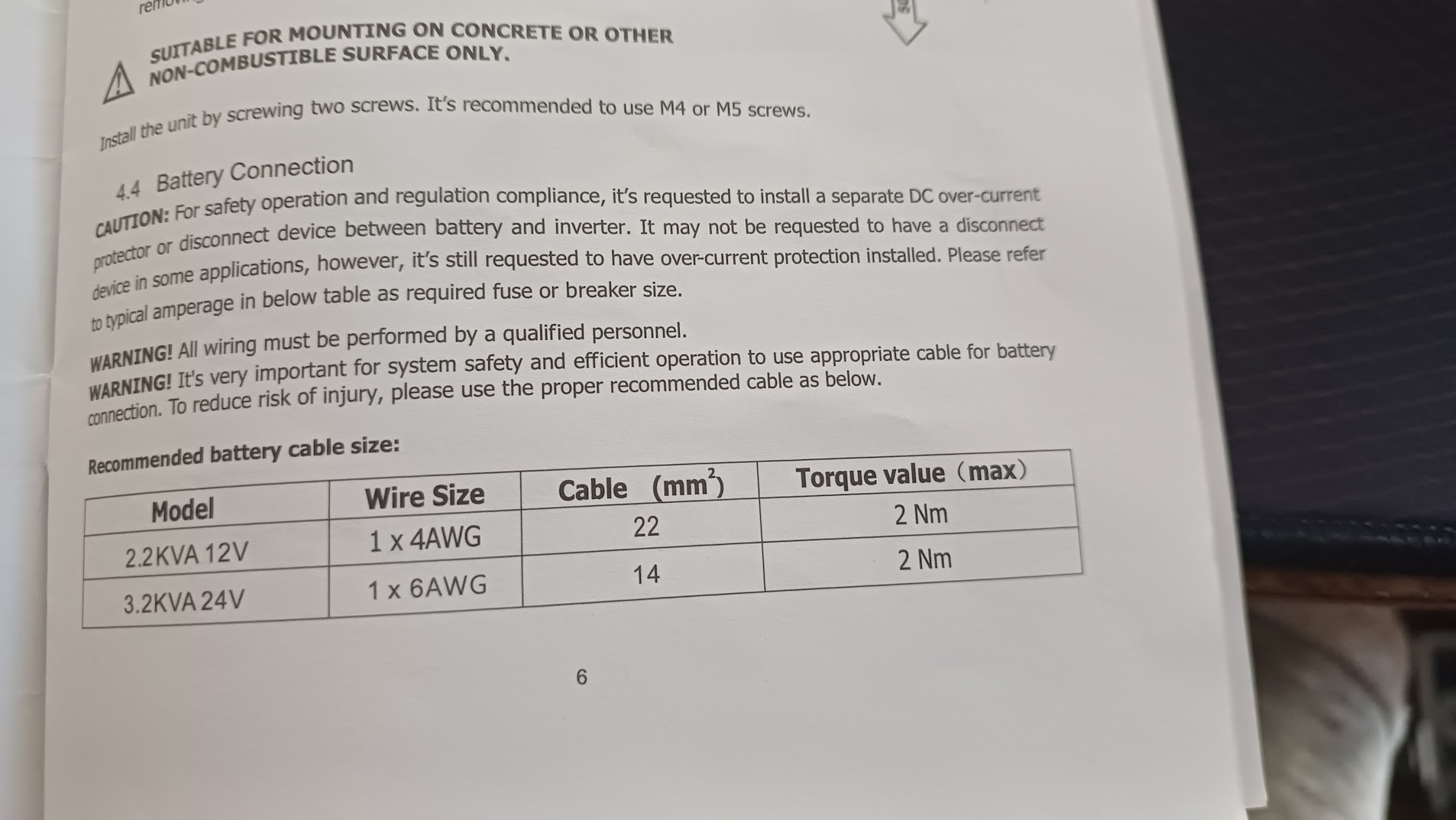

По мануалу 14мм2 - поставил 16мм2. Єто 80+ ампер

Сильно больше и не влезут в разьемы инвертора.
Вход 220 4мм2, выход 2.5мм2

Змінено kkk_GAZ240 (22:40 29/06/2024)

alexa11 | Достоевский

Re: Подскажите по инвертору

[Re: kkk_GAZ240] 29 июня 2024 в 23:35

дивно. інвертор на 3квт. , це від батареї мінімум 125а. , з втратами усі 140а.

SeMeNUA | важничающий писатель

Re: Подскажите по инвертору

[Re: alexa11] 29 июня 2024 в 23:40

alexa11 29.06.2024 23:35 пишет:

дивно. інвертор на 3квт. , це від батареї мінімум 125а. , з втратами усі 140а.

Так и есть. На 3кВт на выходе при напряжении на батарее 24В (что не фантастика, т.к. это 3В на ячейку) и КПД 90% ток будет 129А. А провод 16 квадратов (если они честные от нормального производителя) допускает 100А по нашему ПУЭ при открытой прокладке. Вот такая арифметика

Змінено SeMeNUA (23:44 29/06/2024)

alexa11 | Достоевский

Re: Подскажите по инвертору

[Re: SeMeNUA] 29 июня 2024 в 23:44

у китайців своя арифметика. вказано 3квт потужність. на наклейці інвертора вказано струм в режимі інвертора 125а. це означає що інвертор бере від батареї 3квт. на навантажені буде менше.

Alex2064 | V.I.P

Re: Подскажите по инвертору

[Re: kkk_GAZ240] 30 июня 2024 в 08:28

Периодически проверяй выставленные параметры по заряду, бывали случаи слета настроек на заводские, а там вольтаж выше

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Подскажите по инвертору

[Re: alexa11] 30 июня 2024 в 08:33

alexa11 29.06.2024 23:35 пишет:

дивно. інвертор на 3квт. , це від батареї мінімум 125а. , з втратами усі 140а.

В том самом твоем видео рассказано и про провода.
125 єто будет в максимуме. У меня нагрузка ВЕЧЕРОМ была 25%. А 16мм2 это 128а робочая нагрузка и 160-200 пиковая.

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Подскажите по инвертору

[Re: Alex2064] 30 июня 2024 в 08:54

Alex2064 30.06.2024 08:28 пишет:

Периодически проверяй выставленные параметры по заряду, бывали случаи слета настроек на заводские, а там вольтаж выше

Да, там даже в меню есть раз в сколько дней звать хозяина для проверки

Пока не настраивал.

ДЛЯ ПОТОМ
Где купить тут https://www.aliexpress.com/item/10050054...SmartRedirect=y

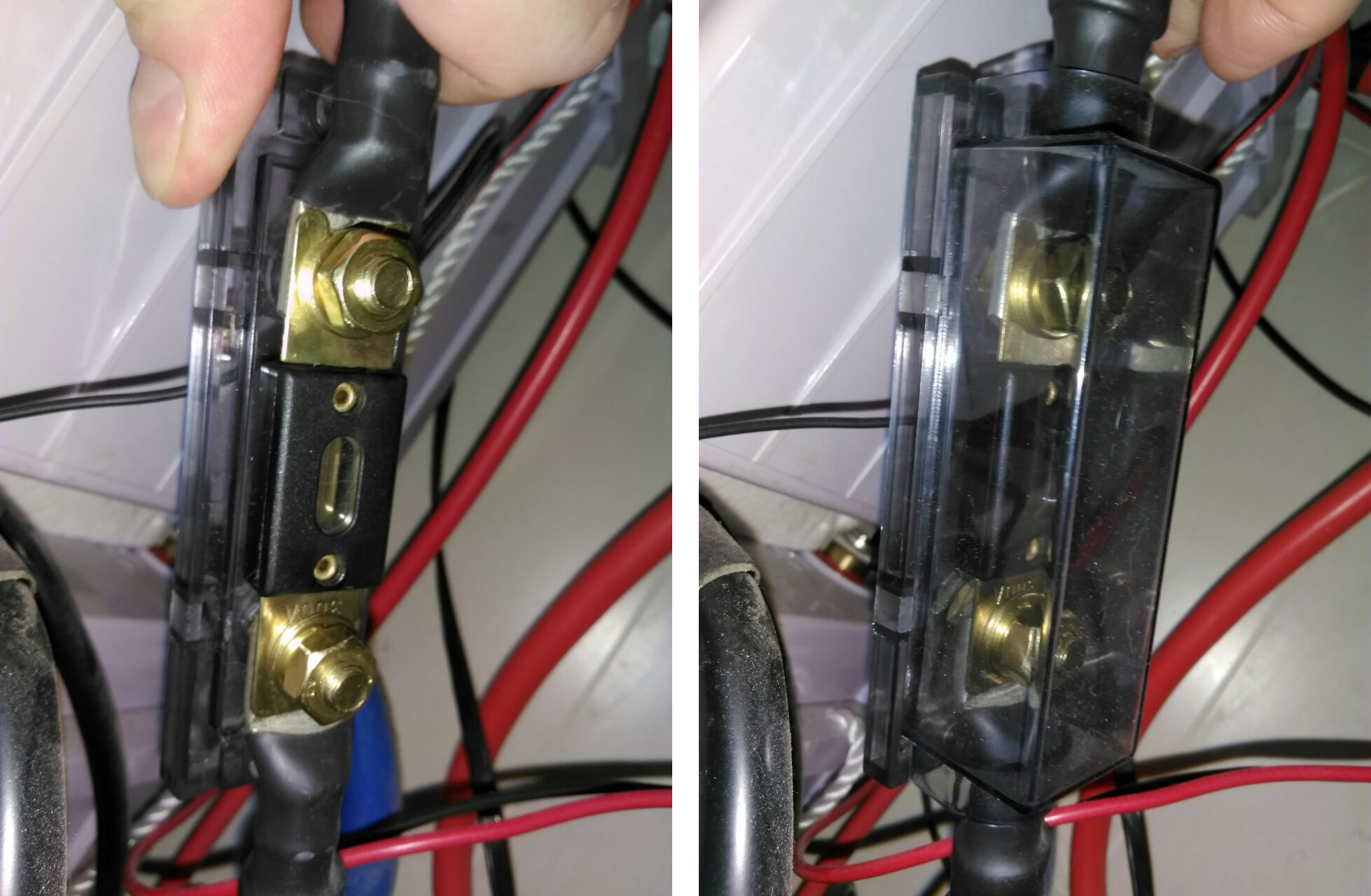

И про какой все рассказывают предохранитель?
Пока включено напрямую.

Еще надо латунных шайб купить - при полной затяжке клем не очень сильно затянуто

alexa11 | Достоевский

Re: Подскажите по инвертору

[Re: kkk_GAZ240] 30 июня 2024 в 09:07

у мене на 3квт інвертор must , по мануалу кабель силовий 25мм. при струмі 110а тепленький. уявляю як гріеться 16мм.
гугл пише допустимий струм пв3 16мм до 100а. в самому інверторі скоріше усього запобіжник на 150а.
кабелі підбираються під максимальну можливу потужність пристрою. ви не завжди можете контролювати включені пристрої. хтось включить щось потужне і кабель , зеднання перегріються. да і втрати на кабелі. на 2м довжини при 100а 24вт або 0,24вольт.

GreenMile | V.I.P

Re: Подскажите по инвертору

[Re: kkk_GAZ240] 30 июня 2024 в 10:35

Прикріплені файли (0 завантажити)

kkk_GAZ240 30.06.2024 08:33 пишет:

alexa11 29.06.2024 23:35 пишет:

дивно. інвертор на 3квт. , це від батареї мінімум 125а. , з втратами усі 140а.

В том самом твоем видео рассказано и про провода.
125 єто будет в максимуме. У меня нагрузка ВЕЧЕРОМ была 25%. А 16мм2 это 128а робочая нагрузка и 160-200 пиковая.

Вопрос не рабочей нагрузке, а в том, что у 16мм2 большое сопротивление особенно на такой длине, особенно на клеммах и в месте обжима клемм. Провод то не сгорит, но у тебя лишняя энергия тратится на нагрев провода просто-напросто.
У меня 3кВт инвертор подключен метровыми проводами 50мм2, у них по толстенным клеммам 1,3мОм сопротивление, а у тебя там явно десятки миллиом в лучшем случае, это при при токах 100А несколько ватт на проводах остается. Поменяй на 35 квадратов.

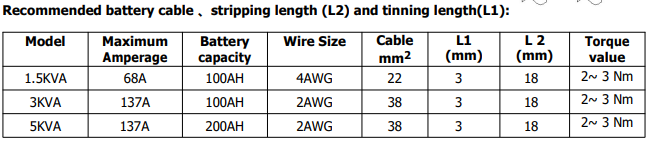

Вот, кстати табличка из инструкции на ЕАсаны эти.

Вопрос не рабочей нагрузке, а в том, что у 16мм2 большое сопротивление особенно на такой длине, особенно на клеммах и в месте обжима клемм. Провод то не сгорит, но у тебя лишняя энергия тратится на нагрев провода просто-напросто

alexkit | Достоевский

Re: Подскажите по инвертору

[Re: kkk_GAZ240] 30 июня 2024 в 10:47

А подскажите, если инвертор 3квт в режиме байпас режет все в 3 квт, а если например нагрузка 2,8 квт и вдруг включился мотор холодильника? В паспорте пишут макс пауэр 6квт

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Подскажите по инвертору

[Re: alexa11] 30 июня 2024 в 10:50

alexa11 30.06.2024 09:07 пишет:

у мене на 3квт інвертор must , по мануалу кабель силовий 25мм. при струмі 110а тепленький. уявляю як гріеться 16мм.
гугл пише допустимий струм пв3 16мм до 100а. в самому інверторі скоріше усього запобіжник на 150а.
кабелі підбираються під максимальну можливу потужність пристрою. ви не завжди можете контролювати включені пристрої. хтось включить щось потужне і кабель , зеднання перегріються. да і втрати на кабелі. на 2м довжини при 100а 24вт або 0,24вольт.

[*****] Вот упертый.

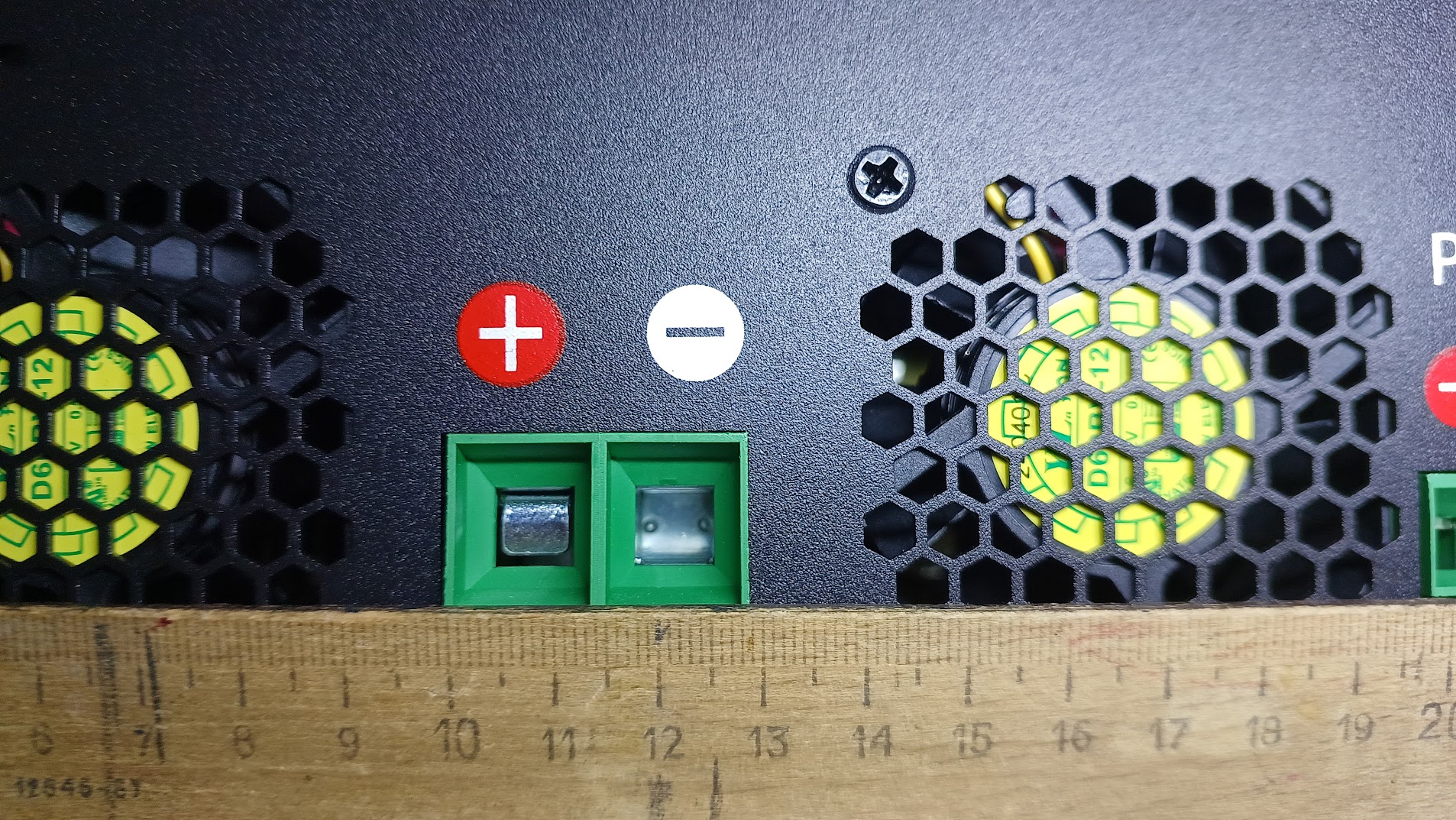

Да у меня 25 даже не влезет в инвертор. У меня 16, входит плотно, максимум 18-20 может влезет.

Если у тебя 25 при 110а греется - или кабель говно или обжат плохо

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Подскажите по инвертору

[Re: GreenMile] 30 июня 2024 в 10:57

Прикріплені файли (0 завантажити)

GreenMile 30.06.2024 10:35 пишет:

kkk_GAZ240 30.06.2024 08:33 пишет:

alexa11 29.06.2024 23:35 пишет:

дивно. інвертор на 3квт. , це від батареї мінімум 125а. , з втратами усі 140а.

В том самом твоем видео рассказано и про провода.
125 єто будет в максимуме. У меня нагрузка ВЕЧЕРОМ была 25%. А 16мм2 это 128а робочая нагрузка и 160-200 пиковая.

Вопрос не рабочей нагрузке, а в том, что у 16мм2 большое сопротивление особенно на такой длине, особенно на клеммах и в месте обжима клемм. Провод то не сгорит, но у тебя лишняя энергия тратится на нагрев провода просто-напросто.
У меня 3кВт инвертор подключен метровыми проводами 50мм2, у них по толстенным клеммам 1,3мОм сопротивление, а у тебя там явно десятки миллиом в лучшем случае, это при при токах 100А несколько ватт на проводах остается. Поменяй на 35 квадратов.

Вот, кстати табличка из инструкции на ЕАсаны эти.
