Подскажите по перем резистору для 6В прибора в 12В цепи

29 августа 2025 в 07:18

Подскажите какой по номиналу переменный резистор нужен для 6В укзателя топлива в 12В системе авто?
Я так понимаю что при полном баке на прибор с датчика идет максимальные 12В.
Нужен резистор с запасом чтобы была возможность подрегулировать показания при полном баке.

Сапожник | Супер писатель!

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: Schneider] 29 августа 2025 в 08:15

Schneider 29.08.2025 07:18 пишет:

Подскажите какой по номиналу переменный резистор нужен для 6В укзателя топлива в 12В системе авто?
Я так понимаю что при полном баке на прибор с датчика идет максимальные 12В.
Нужен резистор с запасом чтобы была возможность подрегулировать показания при полном баке.

Якщо стоїть мета бачити тільки максимум, то послідовно з датчиком ставиться резистор точно такого номіналу, як й датчик.
Якщо мета повністю відповідність, то мені здається, на додаткових резисторах таке не зробиш. Треба вскривати приборку вишукати, чи є там "резистор на плюс" в цій ланці і його змінювати

З датчика не йде напруга - датчик є елементом поділювача.

Schneider | опытный писатель

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: Schneider] 29 августа 2025 в 09:59

Прикріплені файли (0 завантажити)

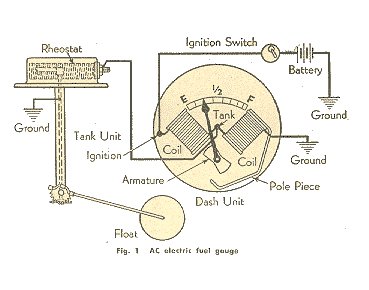

Вот такая простая схема подключения.
Если между поплавком в баке и прибором поставить сопротивление не будет отображать реальный уровень топлива?

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: Schneider] 29 августа 2025 в 11:03

Schneider 29.08.2025 07:18 пишет:

Подскажите какой по номиналу переменный резистор нужен для 6В укзателя топлива в 12В системе авто?
Я так понимаю что при полном баке на прибор с датчика идет максимальные 12В.
Нужен резистор с запасом чтобы была возможность подрегулировать показания при полном баке.

Не вийде. Тому що там іде вимірювання 0-макс. З додатковим резистором 0 ніколи не буде.
Хіба шо шукати якийсь датчик на 6в і використати його як донора

Djohny | V.I.P

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: kkk_GAZ240] 30 августа 2025 в 19:24

Прикріплені файли (0 завантажити)

kkk_GAZ240 29.08.2025 11:03 пишет:

Schneider 29.08.2025 07:18 пишет:

Подскажите какой по номиналу переменный резистор нужен для 6В укзателя топлива в 12В системе авто?
Я так понимаю что при полном баке на прибор с датчика идет максимальные 12В.
Нужен резистор с запасом чтобы была возможность подрегулировать показания при полном баке.

Не вийде. Тому що там іде вимірювання 0-макс. З додатковим резистором 0 ніколи не буде.
Хіба шо шукати якийсь датчик на 6в і використати його як донора

А в таком варианте?

А в таком варианте.

Schneider | опытный писатель

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: Schneider] 31 августа 2025 в 08:39

Надеюсь на днях попаду в гараж померяю сопротивление обоих катушек прибора.
Должно быть решение..

kkk_GAZ240 | Шкодоволгный Вазотавр

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: Djohny] 31 августа 2025 в 09:42

Djohny 30.08.2025 19:24 пишет:

kkk_GAZ240 29.08.2025 11:03 пишет:

Schneider 29.08.2025 07:18 пишет:

Подскажите какой по номиналу переменный резистор нужен для 6В укзателя топлива в 12В системе авто?
Я так понимаю что при полном баке на прибор с датчика идет максимальные 12В.
Нужен резистор с запасом чтобы была возможность подрегулировать показания при полном баке.

Не вийде. Тому що там іде вимірювання 0-макс. З додатковим резистором 0 ніколи не буде.
Хіба шо шукати якийсь датчик на 6в і використати його як донора

А в таком варианте?

Можливо. Але треба макет робити спочатку на столі

Schneider | опытный писатель

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: Schneider] 31 августа 2025 в 10:13

Прикріплені файли (0 завантажити)

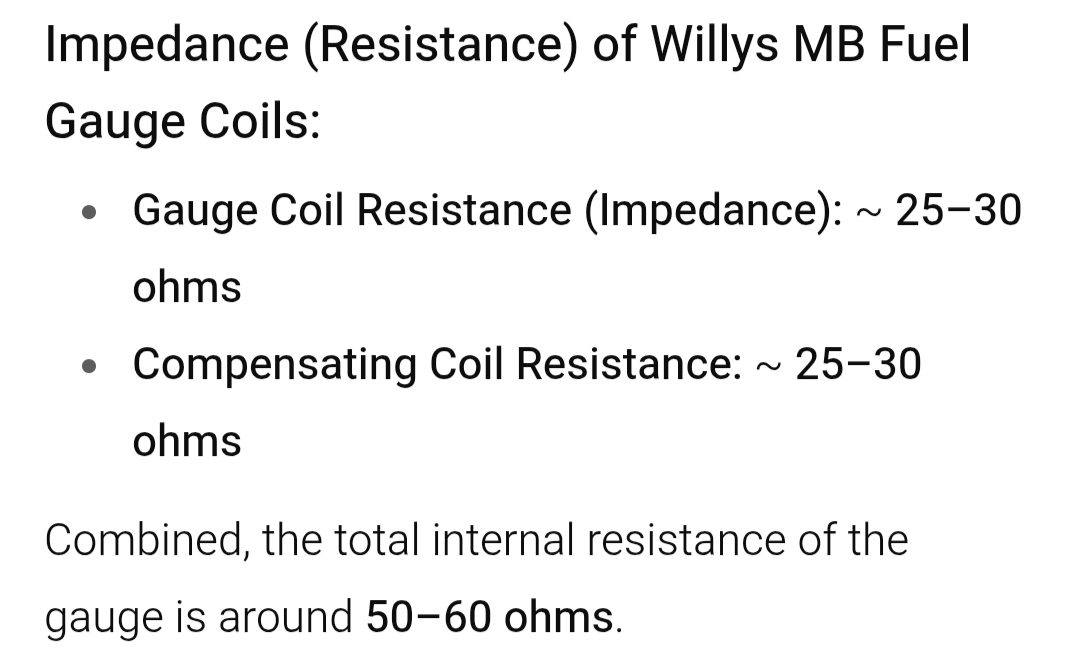

ИИ знает

VovkZ | V.I.P

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: Schneider] 31 августа 2025 в 11:09

Можливо, потрібно поставити два (однакові) резистори - по одному послідовно з кожною котушкою індикатора, у т.ч. на землю, якщо є така можливість.

Якщо планується модифікація - то прилад вже на руках, і опір обмоток вже виміряний?

Змінено VovkZ (11:11 31/08/2025)

Schneider | опытный писатель

Re: Подскажите по перем резистору для 6В прибора в 12В цепи

[Re: Schneider] 1 сентября 2025 в 07:14

Купил такое

12в -> 6В
