Кто САМ подключал варочную стеклокерамику?

30 марта 2009 в 11:25

Есть у нас такие спецы7
Проблема нарисовалась, как обычно бывает, в конце ремонта кухни.
Надо подключать электрическую варочную поверхность. Почитав мануал и подсчитав суммарную мощность конфорок (5,6 кВт), стало ясно, что читать и думать надо было раньше. Но это ж не наш метод...
Оказалось, что монтаж ее к сети надо вести проводом 4-6 кв. мм. А это уже не обычные бытовые вилка-розетка. Обычные рассчитаны на провод 2,5 кв. мм максимум и поверхность при таком подключении может работать на половинной мощности.
Можно, конечно, вызвать специалиста из сервисного центра. И так, вероятнее dcuj и придется поступить.
Однако, интересно, что ж теперь делать, когда все розетки (обычные) уже вделаны в плитку и как выйти из этой ситуевины с минимальными потерями?

Может уже приходилось сталкиваться?

kar-men | важничающий писатель

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 11:28

По плинтусу пробовать проводом большего сечения от счетчика или от распределительной коробки,или все "комфорки" сразу не включать

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: kar-men] 30 марта 2009 в 11:47

В ответ на:

По плинтусу пробовать проводом большего сечения от счетчика или от распределительной коробки,или все "комфорки" сразу не включать

Второй способ ясен. Но можно ж и забыть...
Первый, наверное, наилучший. Под плинтусом столешницы...
А какая там пара - вилка-розетка? Или должна быть просто клемная коробка?

MikeR | старый писатель

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 11:57

В ответ на:

А какая там пара - вилка-розетка? Или должна быть просто клемная коробка?

В самой варочной поверхности должно быть место с клеммами для подключения проводки. Если провод дотянется, то ничего дополнительного не нужно. Нам ставили клеммную коробку из-за необходимости подключения к той же проводке еще и духовки.

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: MikeR] 30 марта 2009 в 12:14

Прикріплені файли (0 завантажити)

В ответ на:

В ответ на:

А какая там пара - вилка-розетка? Или должна быть просто клемная коробка?

В самой варочной поверхности должно быть место с клеммами для подключения проводки. Если провод дотянется, то ничего дополнительного не нужно. Нам ставили клеммную коробку из-за необходимости подключения к той же проводке еще и духовки.

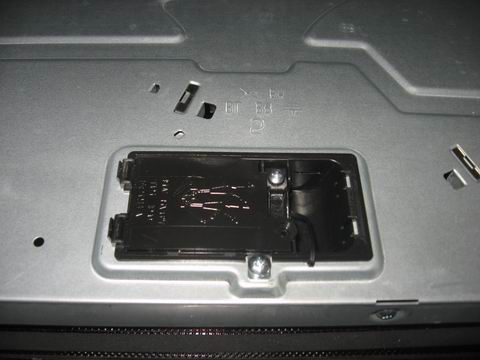

Это место есть. Такая вот коробочка, которую вроде просто открыть, но не охота сломать.

В коробке просто надо подключить провода, конечно, а вот как потом подключить их к сети? Вот в чем вопрос...

Это место есть. Такая вот коробочка, которую вроде просто открыть, но не охота сломать

=AnDY= | опытный писатель

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 12:23

В мануале или на этой пластиковой крышке на внутренней стороне должны быть нарисованы схемы подключения как к сети 220В, так и 380В. Если у тебя нет газа в доме, то в щитке должно быть предусмотрено 380В (3 фазы + земля). Вот к ним по схеме и цеплять.

Если 380В в доме не предусмотрено, то наверняка придется подключить перемычку к другим клеммам, согласно приведенной схеме (перемычка должна быть в наличии на одной из клемм внутри черной коробочки) и подключать провод согласно схеме к фазе, нулю и заземлению

ИМХО где то так.

Змінено =AnDY= (12:29 30/03/2009)

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: =AnDY=] 30 марта 2009 в 12:51

Прикріплені файли (0 завантажити)

В ответ на:

В мануале или на этой пластиковой крышке на внутренней стороне должны быть нарисованы схемы подключения как к сети 220В, так и 380В. Если у тебя нет газа в доме, то в щитке должно быть предусмотрено 380В (3 фазы + земля). Вот к ним по схеме и цеплять.

Если 380В в доме не предусмотрено, то наверняка придется подключить перемычку к другим клеммам, согласно приведенной схеме (перемычка должна быть в наличии на одной из клемм внутри черной коробочки) и подключать провод согласно схеме к фазе, нулю и заземлению. ИМХО где то так.

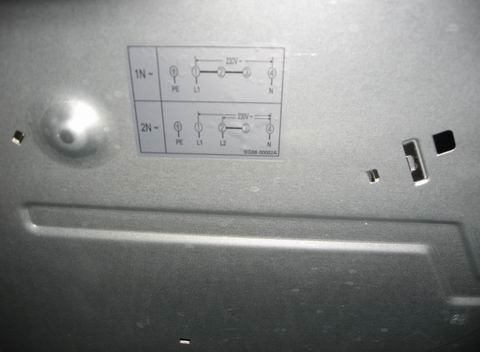

Все правильно, схема подключения тоже есть. 380 в кв. нет. Есть только на щитке в коридоре, но они нам без надобности.
1. Стремно сломать крышку коробочки. Не открывается, сцуко...
2. На другом конце (к сети) - неясно куда подключить столь толстенькие провода...

Все правильно, схема подключения тоже есть. 380 в кв

MikeR | старый писатель

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 13:03

В ответ на:

На другом конце (к сети) - неясно куда подключить столь толстенькие провода...

По-хорошему на плиту в эл. щитке должен стоять отдельный защитный автомат 40А минимум (зависит от макс. мощности поверхности). Вот к нему и подключаются "толстенькие провода".

=AnDY= | опытный писатель

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 13:14

Дисклаймер: я не электрик, но школьный курс физики освоил хорошо в свое время.

Так шта моим советам на 100% верить нельзя

Теперь по твоей картинке. У тебя должен быть первый вариант - однофазная система, 220В
PE клемма судя по всему должна подключаться к заземлению (PE - protective earth). 1, 2 и 3я клеммы объединяются перемычками и подключаются к фазе (это тот провод, который индикатор должен показать), 4я клемма - ноль.
Пластмассовую крышку пробуй подковырнуть отверткой - не должна сломаться.

Но вот на щитке куда все это хазяйство подключать - это уже сложнее. Я так понимаю что по уму надо повесить отдельный автомат на фазный провод, который пойдет на варочную поверхность. Фазу наверное можно взять от счетчика (только я ХЕЗ есть ли туда доступ или там все опломбировано). Ну и ноль с землей впринцыпе найти в щитке несложно. Земля, если она есть в твоем доме, подключена к самому щитку (тогда на щитке должен быть намалеван соответсвующий знак).

ed_ | V.I.P

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 13:22

у тебя на кухне должна быть спец розетка (или проводка под нее) для эл.плиты

раз дом с эл.плитами... от нее к щитку идет нормальное сечение...

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: ed_] 30 марта 2009 в 13:30

В ответ на:

у тебя на кухне должна быть спец розетка (или проводка под нее) для эл.плиты
раз дом с эл.плитами... от нее к щитку идет нормальное сечение...

Йес. Стояла плита Электра. От этой проводки выполнена разводка на одну стену (8 розеток).
Сама Электра подключалась толстенным кабелем и огромной коробкой...

Clio | подсевший на форум

Re: Кто САМ подключал варочную стеклокерамику?

[Re: ed_] 30 марта 2009 в 13:30

В ответ на:

у тебя на кухне должна быть спец розетка (или проводка под нее) для эл.плиты
раз дом с эл.плитами... от нее к щитку идет нормальное сечение...

+1
и отдельный автомат на плиту тоже (в щитке).

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: MikeR] 30 марта 2009 в 13:31

В ответ на:

В ответ на:

На другом конце (к сети) - неясно куда подключить столь толстенькие провода...

По-хорошему на плиту в эл. щитке должен стоять отдельный защитный автомат 40А минимум (зависит от макс. мощности поверхности). Вот к нему и подключаются "толстенькие провода".

Это ж капец - тянуть новый кабель через всю хату и коридор...

Clio | подсевший на форум

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 13:33

В ответ на:

Йес. Стояла плита Электра. От этой проводки выполнена разводка на одну стену (8 розеток).

Это не правильно. Теперь надо ставить другой автомат в щиток и тянуть новую проводку. Имхо.

А кто это у тебя такой умный делал разводку?

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: =AnDY=] 30 марта 2009 в 13:33

Я сам все забыл. Но Интернет напомнил.

Читаю тут и грущу: http://users.i.com.ua/~miroshko/wiresel.html

Читаю тут и радуюсь: http://www.bt.dn.ua/wire/

Полное противоречие! Или я уже совсем ку-ку.

А крышку, значит, курочить таки? Я пытался, но аккуратно пока...

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Clio] 30 марта 2009 в 13:35

В ответ на:

В ответ на:

Йес. Стояла плита Электра. От этой проводки выполнена разводка на одну стену (8 розеток).

Это не правильно. Теперь надо ставить другой автомат в щиток и тянуть новую проводку. Имхо.

А кто это у тебя такой умный делал разводку?

Мама дорогая...

Крутой специалист делал, рекомендованный уважаемым человеком. Но оказалось, шо москаль, йопт...

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Clio] 30 марта 2009 в 13:35

В ответ на:

В ответ на:

у тебя на кухне должна быть спец розетка (или проводка под нее) для эл.плиты
раз дом с эл.плитами... от нее к щитку идет нормальное сечение...

+1
и отдельный автомат на плиту тоже (в щитке).

Есть. Но от той проводки в кухне сделана разводка на розетки.

Clio | подсевший на форум

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 13:36

Все имхо, но на плиту отдельный автомат и отдельный провод! (слишком большая мощность).

Clio | подсевший на форум

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Миклован] 30 марта 2009 в 13:38

В ответ на:

Есть. Но от той проводки в кухне сделана разводка на розетки.

Убить мало, а про плиту он забыл?

Без вариантов, тянуть новый провод (по плинтусу, штробить стену, пол и т.д.)

Змінено Clio (13:47 30/03/2009)

Миклован | СуперСтар

Re: Кто САМ подключал варочную стеклокерамику?

[Re: Clio] 30 марта 2009 в 13:49

Да, придется, видно, все начинать сначала...
