Тест китайского усилителя :)

5 июня 2012 в 19:29

Прикріплені файли (0 завантажити)

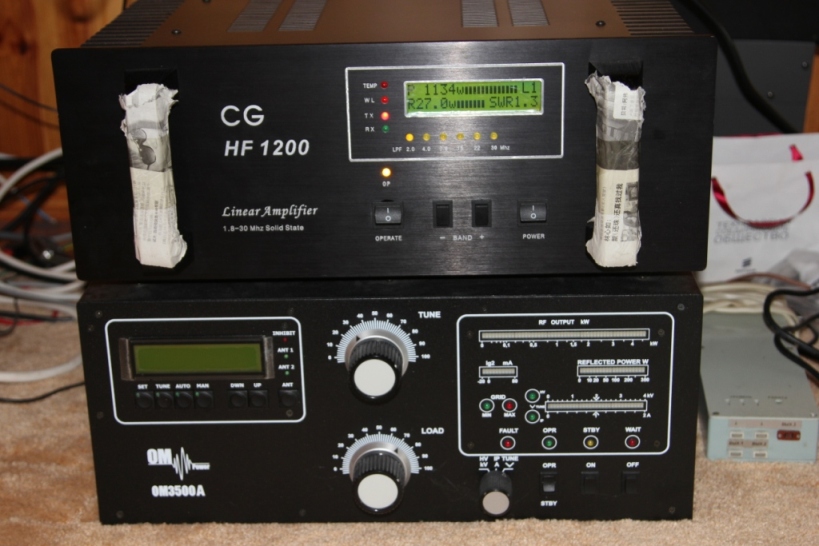

Не совсем мелочь, но на выходных тестил китайский усилитель (сверху). Если интерестно - напишу свой отзыв.

Змінено Holms (19:54 05/06/2012)

KVJ | Месье Peugeot

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 19:41

UT7UV 05.06.2012 19:29 пишет:

Не совсем мелочь, но на выходных тестил китайский усилитель (сверху). Если интерестно - напишу свой отзыв.

Мне тот , что ниже значительно больше нравиццо

nivus | опытный писатель

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 19:41

Саня, обязательно пиши отзыв.Интересно же

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: nivus] 5 июня 2012 в 20:15

Прикріплені файли (0 завантажити)

OK! Cпасибо модератору за отдельную ветку, хотел ее создать уже на комфортном мне сайте 433, но он так и не ожил

И так, на прошлой неделе наш коллега привез два китайских усилителя CG HF-1200, один из которых мне удалось протестировать на прошлых выходных

После вскрытия большой коробки усилитель тоже оказался очень даже не маленьким, точно таких же размеров как и ОМ-3500А, только с заявленным весом 26 кг, против 47 у ОМ-3500А, но эти усилители я не буду сравнивать, т.к. это совсем разные вещи.

OK. Cпасибо модератору за отдельную ветку, хотел ее создать уже на комфортном мне сайте 433, но он так и не ожил И так, на прошлой неделе наш коллега привез два китайских усилителя CG HF-1200, один из которых мне удалось протестировать на прошлых выходных После вскрытия большой коробки усилитель тоже оказался очень даже не маленьким, точно таких же размеров как и ОМ-3500А, только с заявленным весом 26 кг, против 47 у ОМ-3500А, но эти усилители я не буду сравнивать, т

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 20:39

Сам усилитель представляет собой законченное устройство, собран на 8-ми транзисторах аналогах (не китайских) MRF-150, т.е. схемотехнический подход как в IC-PW1 или Yaesu Qudra. Блок питания импульсный, 48В/50А, на выходе применен переключаемый ФНЧ (ручное управление), автоматический тюнер отсутствует, один антенный порт, микропроцессорный блок управления и защит, охлаждение принудительное (воздушное) с автоматическим регулированием. После подключения прошлись по диапазонам и посмотрели заявленную мощность. Везде выходная мощность составляет порядка 1100 - 1130 Вт, кроме 28 МГц, где присутствует "завал" и при входной мощности 100Вт получилось 960Вт выходной. На НЧ мощности расскачки достаточно 70Вт, на ВЧ - 100Вт, поэтому хоть и есть ALC но при работе с 100 Ваттным трансивером не вижу смыла его использовать. При повышении входной мощности до 120 Вт (примерно) выходная достигает 1200Вт и сразу срабатывает защита и "держит" до момента снижения раскачки, при этом противно сигнализирует звуком.

Adolph Al Husseyn | Супер писатель!

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 20:46

А цена хоть оправдывает данный недостаток (входная раскачка)?

bybra | Супер писатель!

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 20:49

UT7UV 05.06.2012 20:15 пишет:

..коллега привез два китайских усилителя CG HF-1200...

и сколько это чудо стоит там?

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 20:51

Прикріплені файли (0 завантажити)

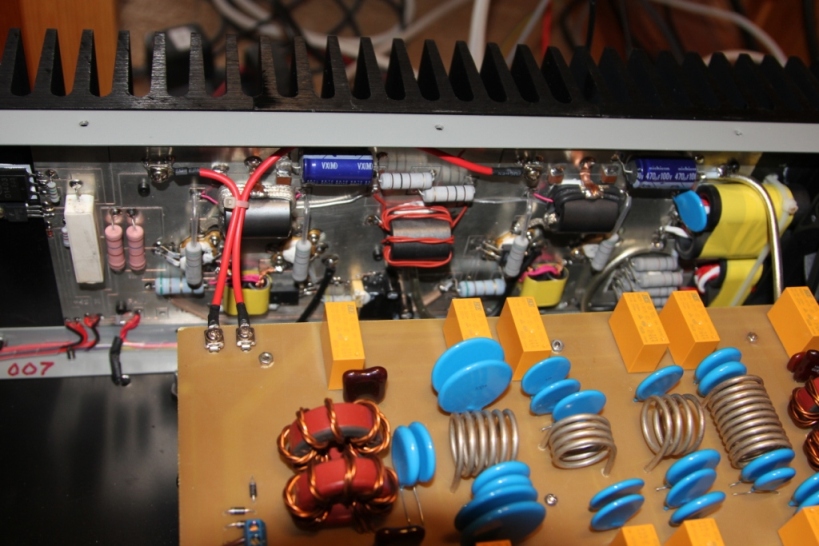

Корпус усилителя добротный, передняя панель дюралевая, толщина 6мм!!! Особое внимание привлекли очень массивные боковые радиаторы с маленькими вентиляторами на продув снизу, которые почему-то работают даже при выключенном усилителе

Такие размеры позволяют работать в 100% цикле в цифре не перегреваясь. Для проверки простоял на CQ RTTY 20m при мощности 1100Вт примерно 3 часа - корпус был просто теплый. Теперь сами платы усилителя - монтаж не плохой, все доступно, схемотехника не новая.

Корпус усилителя добротный, передняя панель дюралевая, толщина 6мм.

Корпус усилителя добротный, передняя панель дюралевая, толщина 6мм.

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: Adolph Al Husseyn] 5 июня 2012 в 20:58

Adolph Al Husseyn 05.06.2012 20:46 пишет:

А цена хоть оправдывает данный недостаток (входная раскачка)?

цена 1600 уй уже в Киеве, не знаю, наверное адекватная, как по мне. По расскачке нужно поиграться с входным аттенюатором, думаю это проблема решаемая. Наверное это просто "защита от дурака", чтобы не попалить по входу РА.

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 21:07

Прикріплені файли (0 завантажити)

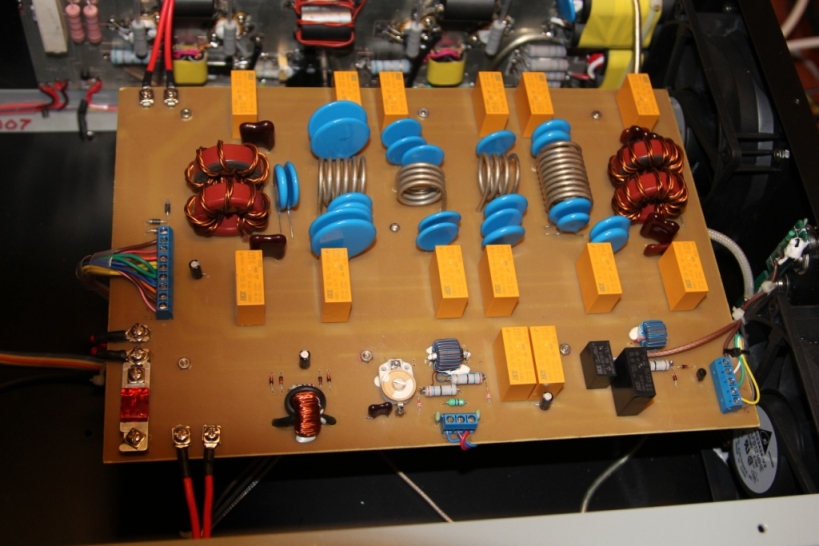

ФНЧ имеет 6 частот среза 2/4/8/15/22/30 МГц и 7-е положение типа "обход" или "без фильтра", кому лень переключать

и нет проблем с TVi. При неправильном подключении срабатывает защита. Переключение двумя кнопками "вперед-назад". Думаю можно приколхозить переключение с трансивера или бенддекодера. Вообще усилитель никак не реагирует на КСВ до 1,5 потом при повышении немногим падает мощность, и примерно при КСВ=3 срабатывает защита.

ФНЧ имеет 6 частот среза 2/4/8/15/22/30 МГц и 7-е положение типа "обход" или "без фильтра", кому лень переключать и нет проблем с TVi. При неправильном подключении срабатывает защита

ФНЧ имеет 6 частот среза 2/4/8/15/22/30 МГц и 7-е положение типа "обход" или "без фильтра", кому лень переключать и нет проблем с TVi. При неправильном подключении срабатывает защита

nomade | энтузиаст

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 21:08

Здорово!
Спасибо за отчет.
Цена вполне приемлема.

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: KVJ] 5 июня 2012 в 21:10

Jedy 05.06.2012 19:41 пишет:

UT7UV 05.06.2012 19:29 пишет:

Не совсем мелочь, но на выходных тестил китайский усилитель (сверху). Если интерестно - напишу свой отзыв.

Мне тот , что ниже значительно больше нравиццо

тот что снизу почти в 5 раз "тяжелее" по деньгам от верхнего

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: nomade] 5 июня 2012 в 21:11

Прикріплені файли (0 завантажити)

nomade 05.06.2012 21:08 пишет:

Здорово!
Спасибо за отчет.
Цена вполне приемлема.

Так мне не продолжать?

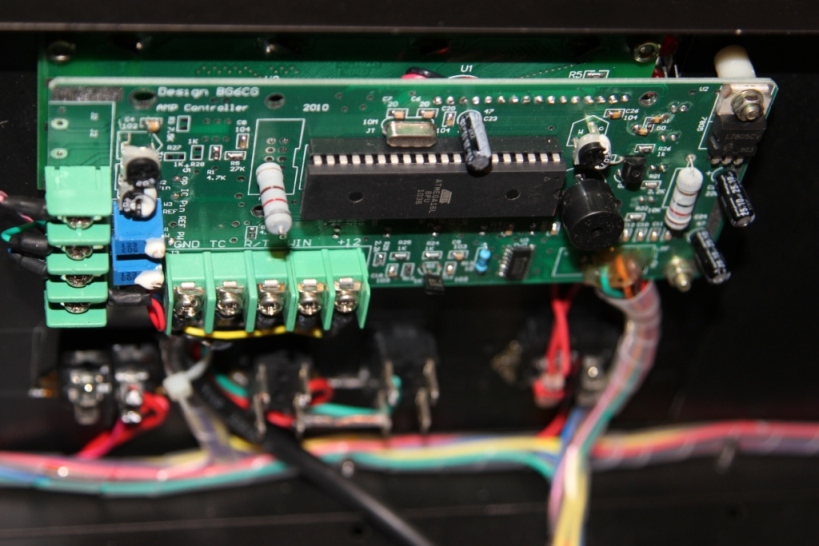

Блок управления, индикации и защит

Так мне не продолжать. Блок управления, индикации и защит

Змінено UT7UV (21:15 05/06/2012)

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 21:21

Прикріплені файли (0 завантажити)

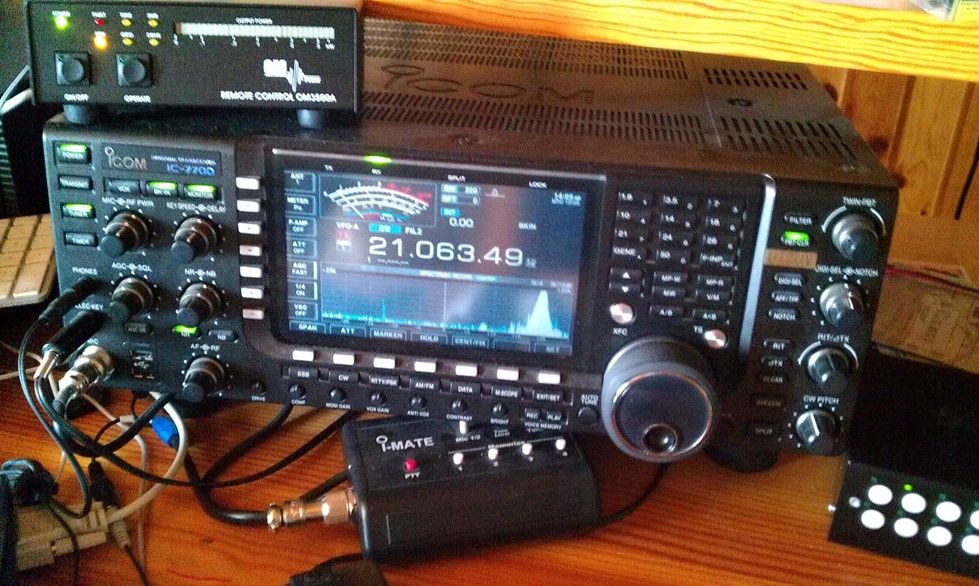

тест на внеполосные излучения.
Диапазон 21 МГц, разница 20 кГц, справа "горб" излучаемого сигнала на 21083,50 с уровнем +72 дБ по S-метру, частота приема 21063,49 кГц. Полоса спектроанализатора +/- 25 кГц от центра. Как видно криминала в сигнале нет. Кстати при отключении ФНЧ картинка особо не меняется

кроме изменения уровня выходной мощности

тест на внеполосные излучения.Диапазон 21 МГц, разница 20 кГц, справа "горб" излучаемого сигнала на 21083,50 с уровнем +72 дБ по S-метру, частота приема 21063,49 кГц

Adolph Al Husseyn | Супер писатель!

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 21:52

Давай продолжай! Собран вродь как не плохо, китайцы рулят

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 21:52

Ну и на последок, недостатки:
- большой корпус, внутри много свободного места;
- нет полноценных диапазонных фильтров и автотюнера;
- относительно высокая мощность раскачки;
- нет управления с трансивера/компьютера;
- нет 50 МГц;
- довольно шумное реле прием/передача;
- небольшой завал АЧХ на 28 МГц;
- мануал пока только на китайском

- может еще что-то обнаружим

Достоинства:
- конкурентная/доступная цена при соотношении долл/Вт примерно 1,5;
- возможность 100%-го цикла работы в тестах в т.ч. в цифре;
- не создает TVi (по крайней мере пока не обнаружили);
- пожизненная гарантия;
- выше мощность чем у других РА этой ценовой категории;
- простая схемотехника.

Если что забыл - дополню со временем. Будут вопросы - отвечу

Тест провели UT7UV & UT4UGT

nomade | энтузиаст

Re: Приятные мелочи для шека :)

[Re: UT7UV] 5 июня 2012 в 22:58

UT7UV 05.06.2012 21:11 пишет:

Так мне не продолжать?

Продолжать!

А видео есть? Как работает, как шумит.

UT7UV | опытный писатель

Re: Приятные мелочи для шека :)

[Re: nomade] 5 июня 2012 в 23:11

Видео не делал, шумит как большой сервак, если включается большой вентилятор - примерное как IC PW1, но тише чем турбина в ОМ-3500

Евгений НеОН | читатель

Re: Тест китайского усилителя :)

[Re: UT7UV] 5 июня 2012 в 23:35

Да простят мне моё ламерское мнение, но я одно время прикидывал стоимость усилка, собранного своими руками. Итог неутешителен: купить дешевле. Даже если считать мой труд весьма низкой в этой сфере квалификации. А ведь ещё не мешало бы настроить...а это приборы. Ой какие недешёвые. Так что усь - бомба.

Sandrik | старожил

Re: Тест китайского усилителя :)

[Re: Евгений НеОН] 5 июня 2012 в 23:58

Спасибо за обзор, было очень интересно.
