моя новая антенна

Відповісти

US7IGN | Хамло

моя новая антенна

7 октября 2012 в 08:51

Начало.
было где-то здесь
за годы раздумий появилось место

и мачта

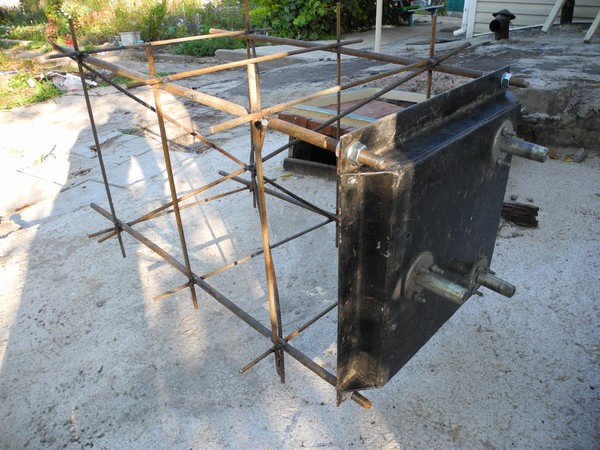

собран каркас для фундамента

далі буде...

bybra | Супер писатель!

Re: моя новая антенна

[Re: US7IGN] 7 октября 2012 в 20:59

Прикріплені файли (0 завантажити)

US7IGN 07.10.2012 08:51 пишет:

...

далі буде...

кину-ка я го..вна на вентилятор:
арматуру надо вязать, а не варить. Есть вероятность, что прочность анкерных болтов
нарушена в местах сварки. Посему со временем вся нагрузка ляжет на верхние 20-30 см
этих болтов (до первого сварочного узла)

Интересно, что скажут специалисты?

Змінено bybra (21:01 07/10/2012)

US7IGN | Хамло

Re: моя новая антенна

[Re: bybra] 7 октября 2012 в 21:52

где ж ты раньше был? хотя я себе слабо представляю как тогда выдержать точность расположения анкерных шпилек если их в яме вязать проводом. еще непонятно как проволочная петелька удержит анкерную шпильку от выдергивания - в случае если все растяжки порвутся и мачта начнет падать, выворачивая анкера из бетона.
З.Ы. один любитель сказал что все с большим запасом и будет стоять.

Paul433 | старожил

Re: моя новая антенна

[Re: US7IGN] 7 октября 2012 в 22:08

US7IGN 07.10.2012 21:52 пишет:

еще непонятно как проволочная петелька удержит анкерную шпильку от выдергивания - в случае если все растяжки порвутся и мачта начнет падать, выворачивая анкера из бетона.

Загнуть их внизу Г-образно или петлей....

а или б.

Змінено Paul433 (22:10 07/10/2012)

bybra | Супер писатель!

Re: моя новая антенна

[Re: US7IGN] 7 октября 2012 в 22:08

US7IGN 07.10.2012 21:52 пишет:

где ж ты раньше был? хотя я себе слабо представляю как тогда выдержать точность расположения анкерных шпилек если их в яме вязать проводом. еще непонятно как проволочная петелька удержит анкерную шпильку от выдергивания - в случае если все растяжки порвутся и мачта начнет падать, выворачивая анкера из бетона.
З.Ы. один любитель сказал что все с большим запасом и будет стоять.

прикрутить к основанию и вязать
как ее такую длинную можно выдернуть?
у тебя ж не будут мачту вертолетом выдергивать

если мачта начнет падать, то будут выламываться огрызков шпилек длиной до первой сварки

Змінено bybra (22:09 07/10/2012)

KVJ | Месье Peugeot

Re: моя новая антенна

[Re: US7IGN] 7 октября 2012 в 22:09

Мачта без оттяжек все равно завалится с фундаментом или без.
Тут главное, чтобы фундамент не просел, а судя по масштабам - все будет ОК.
А ваще респектище!

US7IGN | Хамло

Re: моя новая антенна

[Re: bybra] 7 октября 2012 в 22:53

UT4UGW, UT0UM - вы вообще себе кругляк 20мм представляете? возьмите в руки и попробуйте его согнуть или сломать. по моим не инженерно-строительным прикидкам усилие только вниз будет. опыт многолетней эксплуатации мачты с растяжками показал, что основание, стоящее на бетонной стяжке и свободно перемещаемое руками, не двигается вообще при любом ветре...

KVJ | Месье Peugeot

Re: моя новая антенна

[Re: US7IGN] 7 октября 2012 в 22:57

US7IGN 07.10.2012 22:53 пишет:

опыт многолетней эксплуатации мачты с растяжками показал, что основание, стоящее на бетонной стяжке и свободно перемещаемое руками, не двигается вообще при любом ветре...

У меня основание мачты стоит на пластиковой крышке от унитаза - двадцатый год мачте пошел.

Valeon | важничающий писатель

Re: моя новая антенна

[Re: KVJ] 8 октября 2012 в 00:16

Jedy 07.10.2012 22:57 пишет:

У меня основание мачты стоит на пластиковой крышке от унитаза - двадцатый год мачте пошел.

Раньше крышки делали из качественного пластика

2 US7IGN

Недавно попалось:
http://www.r9j.ru/news/10/142/

NIGHT-TAXI | энтузиаст

Re: моя новая антенна

[Re: US7IGN] 8 октября 2012 в 02:46

а какой бюджет мачты, и где купить можно такое?

UT7UV | опытный писатель

Re: моя новая антенна

[Re: US7IGN] 8 октября 2012 в 09:01

Правильно подметил UT2UU - в данном случае на фундамент действует только вертикальная нагрузка сверху, создаваемая весом мачты+антенн+сила натяжения оттяжек. И то что сварил Володя - это громадный запас для такой конструкции

Там достаточно подложить пару кирпичей и залить раствором для красоты. А если мачта начнет падать - то она просто отламается внизу от штифтов, т.к. она дюралевая, а остальное все сталь.
P.S. По странному совпадению мы тоже начали на этих выходных строительство новой мачты (свободностоящей, 40м), чтобы не плодить новую тему - буду отписываться тут

Первый шаг сделан - за рекордные сроки (вся суббота и до обеда вчера) был залит фундамент 3х3х1.7м, всего вошло 16 куб бетона. С соседнего строймагазина "вынесено" арматуры: 14мм/100м, 12мм/300м, всего чуть меньше 500 кг. Фото позже.

Paul433 | старожил

Re: моя новая антенна

[Re: US7IGN] 8 октября 2012 в 10:11

US7IGN 07.10.2012 22:53 пишет:

UT4UGW, UT0UM - вы вообще себе кругляк 20мм представляете? возьмите в руки и попробуйте его согнуть или сломать. по моим не инженерно-строительным прикидкам усилие только вниз будет. опыт многолетней эксплуатации мачты с растяжками показал, что основание, стоящее на бетонной стяжке и свободно перемещаемое руками, не двигается вообще при любом ветре...

ТА не вопрос! Если че - то образование - КИСИ .

Я ответил на вопрос о том как предотвращают обычно "выдергивание" в предложенной вами ситуации -

US7IGN 07.10.2012 21:52 пишет:

еще непонятно как проволочная петелька удержит анкерную шпильку от выдергивания - в случае если все растяжки порвутся и мачта начнет падать, выворачивая анкера из бетона.

не рассматривания конструктивную целостность и эпюры напряжений в общем.

А про сломать.... Ну как говорит народная пословица "сдуру мона и ~~столб~~ сломать" , так вроде ?

Та пусть стоит вам на радость !

US7IGN | Хамло

Re: моя новая антенна

[Re: Paul433] 8 октября 2012 в 11:17

только без обид - я не инженер. и вообще мое образование гуманитарное - об абстрактном отвлеченно попи*деть. как говорят - титаник построили профессионалы. я знаю многих профессионалов, которые ничего не строят и рассуждают о невозможности G5RV из окна выкинуть, и многих любителей, которые строят из хлама большие антенны и работают в эфире.
люди с образованием только за проект мачты запросили больше 3000 грн. и в глазах я видел непонимание что они собираются рассчитывать и как...

Paul433 | старожил

Re: моя новая антенна

[Re: US7IGN] 8 октября 2012 в 11:50

US7IGN 08.10.2012 11:17 пишет:

только без обид - я не инженер. и вообще мое образование гуманитарное - об абстрактном отвлеченно попи*деть. как говорят - титаник построили профессионалы. я знаю многих профессионалов, которые ничего не строят и рассуждают о невозможности G5RV из окна выкинуть, и многих любителей, которые строят из хлама большие антенны и работают в эфире.
люди с образованием только за проект мачты запросили больше 3000 грн. и в глазах я видел непонимание что они собираются рассчитывать и как...

Та какие там обиды !

УДАЧИ ! И ШОБ СТОЯЛО !

UT7UV | опытный писатель

Re: моя новая антенна

[Re: Paul433] 8 октября 2012 в 13:43

Прикріплені файли (0 завантажити)

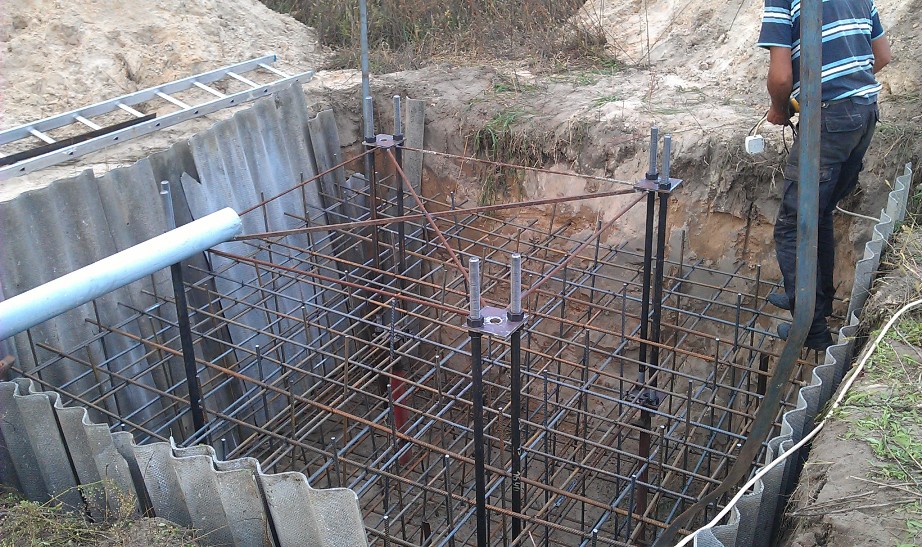

вот каркас в нашем исполнении (своими руками делал первый раз)

UT7UV | опытный писатель

Re: моя новая антенна

[Re: UT7UV] 8 октября 2012 в 13:45

Прикріплені файли (0 завантажити)

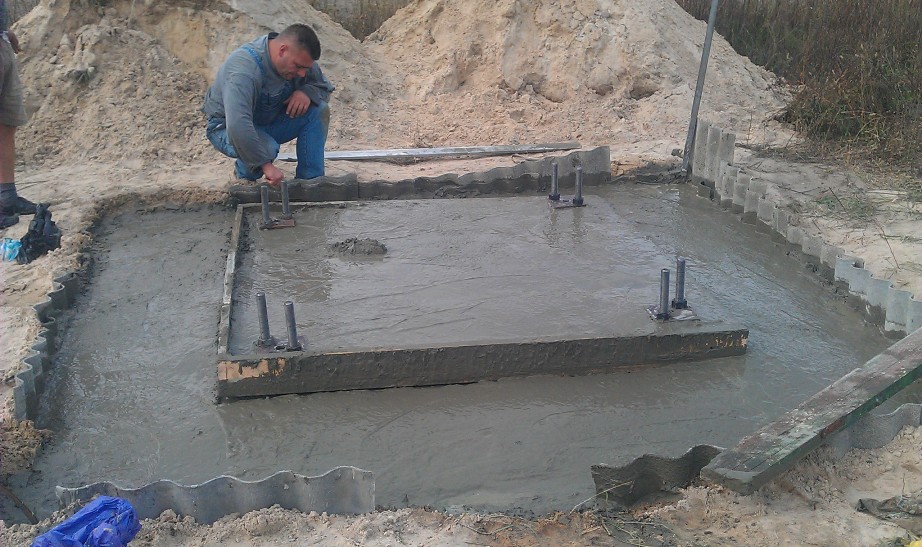

и вот уже заполненный бетоном, наводим марафет

Только что звонил брат, он тоже участвовал, по бетону уже ходил, все нормально.

KVJ | Месье Peugeot

Re: моя новая антенна

[Re: UT7UV] 8 октября 2012 в 14:03

А арматур вязали или варили ? Если вязали то чем ?
Ну и наконец - зачем еще одна башня

Змінено Jedy (14:04 08/10/2012)

UT7UV | опытный писатель

Re: моя новая антенна

[Re: KVJ] 8 октября 2012 в 14:12

Jedy 08.10.2012 14:03 пишет:

А арматур вязали или варили ? Если вязали то чем ?
Ну и наконец - зачем еще одна башня

В основном вязали, есть мягкая вязальная проволока, обычная из черной стали, местами варили. Вот в таком фундаменте, который работает и на сжатие и на растяжение необходимо вязать арматуру. А нужна еще одна мачта для стэка на 28 МГц, антены еще собраны в прошлом сезоне, никак не поставим

UU5JDA | читатель

Re: моя новая антенна

[Re: US7IGN] 9 октября 2012 в 19:33

Добрый день всем .

Насчёт арматуры в фундаменте . Всем , наверняка , приходилось видеть в кино или ещё где , строительство всяких " Днепрогэсов " , гектары арматуры , всполохи сварки , так ведь там почему то скрутки вязальной проволокой НЕ применяют . Я для своей УНЖи анкера с закладными деталями из арматуры - варил. Да , сварка М О Ж Е Т ослабить свариваемый узел , но всё это верно с оговоркой - кто варил ?! Извините , не умееш варить - вяжи проволокой ! Если применена арматура , а не кругляк , то наверное всё будет нормально и так !

bybra | Супер писатель!

Re: моя новая антенна

[Re: UU5JDA] 9 октября 2012 в 22:10

UU5JDA 09.10.2012 19:33 пишет:

Добрый день всем .

Насчёт арматуры в фундаменте . Всем , наверняка , приходилось видеть в кино или ещё где , строительство всяких " Днепрогэсов " , гектары арматуры , всполохи сварки , так ведь там почему то скрутки вязальной проволокой НЕ применяют...

я видел по Дискавери как раз наоборот...
... строили какую-то мегастройку и гектары арматуры именно вязали

а УНЖА 15 м у нас когда-то стояла на крыше панельной пятиэтажки
на фундаменте примерно 1х1х0,3
и ветра бывали по 40 м/с

Змінено bybra (22:12 09/10/2012)
