Конструкция подпятника, под мачту типа падающая стрела

Відповісти

KVJ | Месье Peugeot

Конструкция подпятника, под мачту типа падающая стрела

16 января 2013 в 11:59

Прикріплені файли (0 завантажити)

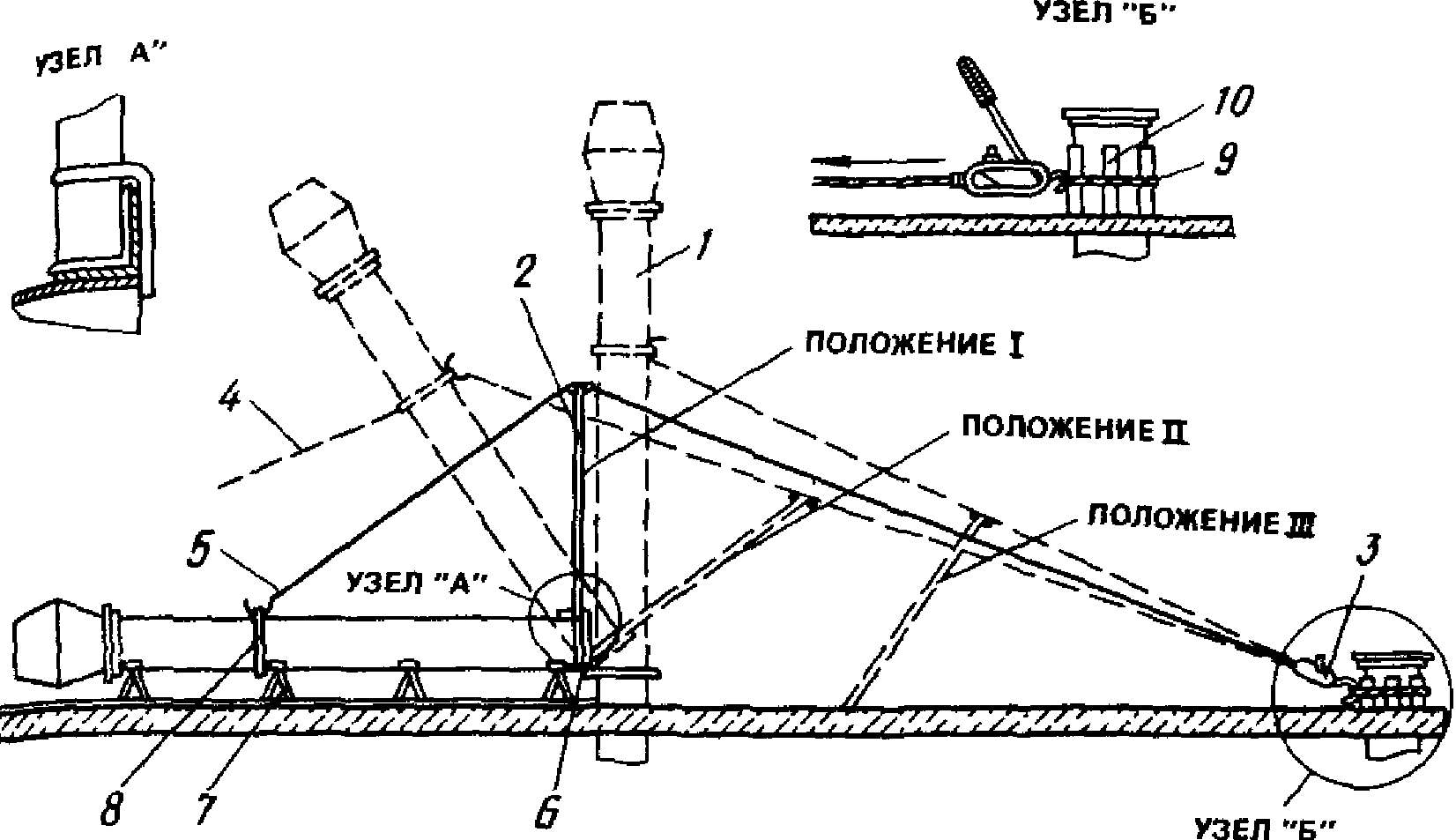

Необходимо сделать нечтно такое:

Мачта высотой 3 метра, диаметр трубы 55 мм, ориентировочный вес всей конструкции не более 40 Кг
Судя по граффикам - вспомогательная труба не должна быть особо толстой - 20 мм и длинной 1.5 метра вполне хватит.

Загвоздка в шарнироном узле - может у кого есть чертеж или задумки, как бы его получше выполнить из простых вещей типа уголков и швеллеров.

KVJ | Месье Peugeot

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: KVJ] 16 января 2013 в 12:01

Прикріплені файли (0 завантажити)

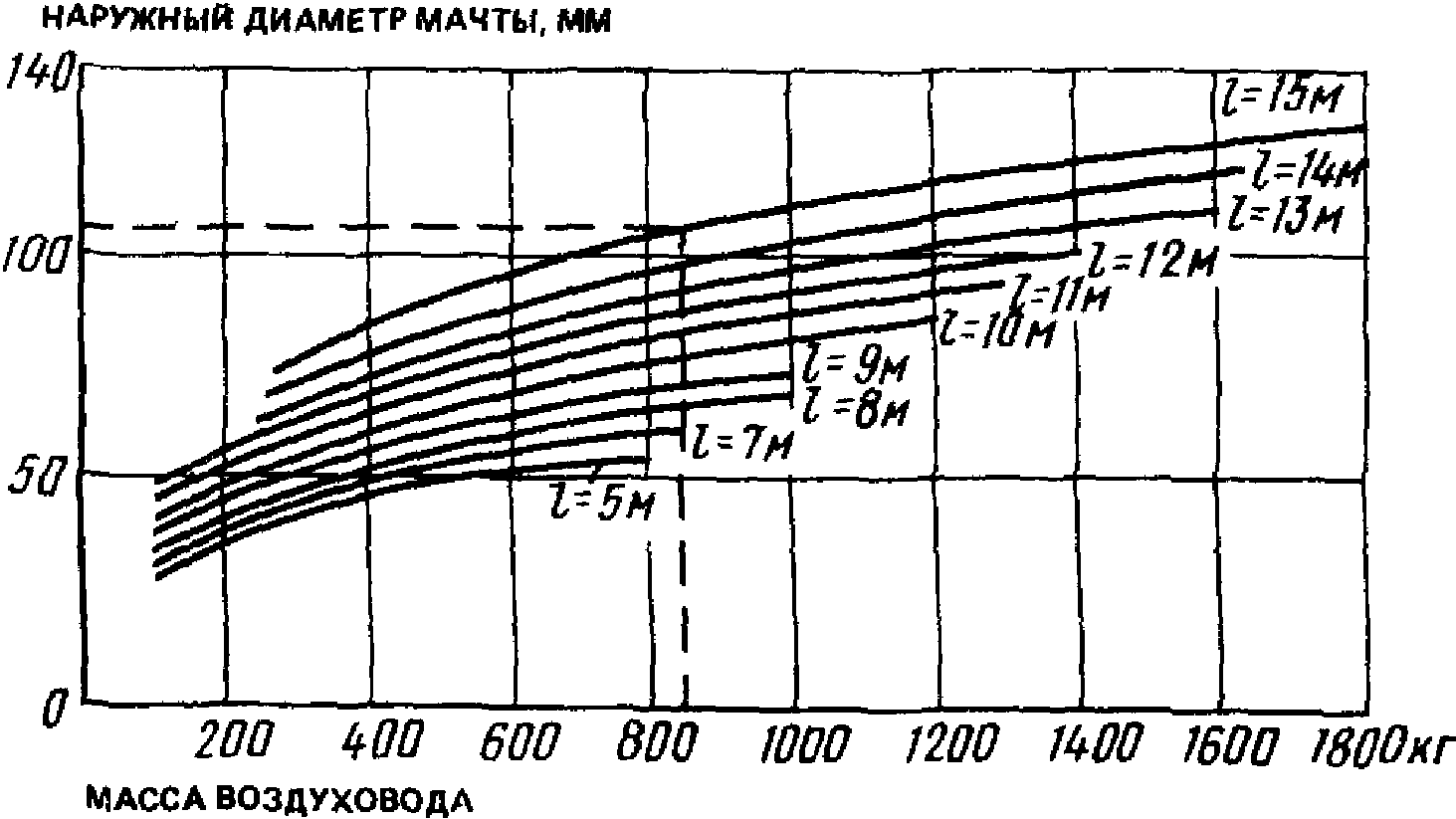

Расчет вспомогательной трубы

KVJ | Месье Peugeot

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: KVJ] 16 января 2013 в 12:04

Из того, что нашел - как вам вот такая конструкция ?

Змінено Jedy (12:08 16/01/2013)

KVJ | Месье Peugeot

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: KVJ] 16 января 2013 в 12:05

Из того, что нашел - как вам вот такая конструкция ?

Paul433 | старожил

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: KVJ] 16 января 2013 в 12:24

Узел шарнира так и выполняется - проще некуда, разве что "узел слома мачты" может быть выполнен и с одной осью в подпятнике, мачта все равно не свободно стоящая и раскреплена в 4-х направлениях как правило - на борта, на нос и на корму.
Как-то вот так оно работает -

http://youtu.be/LJqcJxRn4rw

http://youtu.be/pX9TRjBKCQ8

http://youtu.be/rM8m-Orrspo
Еще немаловажно - раскрепить , чтоб в сторону не ушла. Обычно достигается синхронным выбиранием слабины вант по бортам.

http://forum.katera.ru/index.php?app=cor...848eeb06d80e10a

Змінено Paul433 (12:39 16/01/2013)

bybra | Супер писатель!

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: KVJ] 16 января 2013 в 12:45

Jedy 16.01.2013 11:59 пишет:

Необходимо сделать нечтно такое:

у тебя же мачта со станком, зачем тебе подпятник?

KVJ | Месье Peugeot

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: bybra] 16 января 2013 в 13:17

bybra 16.01.2013 12:45 пишет:

у тебя же мачта со станком, зачем тебе подпятник?

А станок с повороткой антенной наверху как ставить ?
Мы когда в прошлый раз ставили - то чуть не уронили.

Можно конечно лезть наверх станка и пытатся установить антенну прям там наверху.
Но по моему проще сделать подпятник и забыть о проблеме.

Adolph Al Husseyn | Супер писатель!

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: KVJ] 16 января 2013 в 13:23

Jedy 16.01.2013 11:59 пишет:

Загвоздка в шарнироном узле - может у кого есть чертеж или задумки, как бы его получше выполнить из простых вещей типа уголков и швеллеров.

В швеллер (основание) в боковых полочках соосно сверлятся (прожигают) отверстия под 1/2 трубу и приваривают отрезки труб дабы снизить трение и давление на торцы полочек.
Через эти трубы вставляется болт М10 (зап.части газели в помощь).
Болт проходит сквозь трубу 1/2 приваренной в стакан опоры мачты (труба диаметром 60мм) по продольной оси мачты, то есть по центру.
Труба мачты фиксируется в стакане двумя болтами насквозь.

Adolph Al Husseyn | Супер писатель!

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: KVJ] 16 января 2013 в 13:26

Jedy 16.01.2013 13:17 пишет:

Можно конечно лезть наверх станка и пытатся установить антенну прям там наверху.

Вот это делать не рекомендую! Мачта вообще-то не рассчитана на нагрузку более 20кг статического веса в твоем случае.

Змінено Adolph Al Husseyn (13:26 16/01/2013)

KVJ | Месье Peugeot

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: Adolph Al Husseyn] 16 января 2013 в 13:43

Adolph Al Husseyn 16.01.2013 13:26 пишет:

Вот это делать не рекомендую! Мачта вообще-то не рассчитана на нагрузку более 20кг статического веса в твоем случае.

Я туда залазил и менял УКВ антенну и ни один раз - там даже ступеньки штатные есть,
Она мой вес (120 Кг) вполне держит.
Но все равно привинчивать антенну к ротору удобнее на земле коллективом людей, а не в подвешенном состоянии в 3м от земли водиночку - с этим думаю никто спорить не будет.
Хотя я думаю с вероятностью 95% я бы проделал это и наверху сам. но мне не хочется проверять везение в плане этих 5%

Змінено Jedy (13:53 16/01/2013)

US7IGN | Хамло

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: KVJ] 16 января 2013 в 17:35

есть http://www.radioscanner.ru/info/article499/

короче, читай по ссылке - может что-то умное там есть...

Adolph Al Husseyn | Супер писатель!

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: US7IGN] 16 января 2013 в 17:42

Смещать "вниз" у Андрея нельзя, так как пятка крепится к перекрытию, ручка упрется в кровлю. Ему это не надо. Поднимается двумя оттяжками мачты, а другой парой "контролируется". Вчетвером это делается просто.
Андрей если сам будешь это делать, то обязательно под пятку и отверстия анкеров битумную мастику залей и вокруг тоже, чтобы видно было.

KVJ | Месье Peugeot

Re: Конструкция подпятника, под мачту типа падающая стрела

[Re: Adolph Al Husseyn] 16 января 2013 в 17:56

Adolph Al Husseyn 16.01.2013 17:42 пишет:

Андрей если сам будешь это делать, то обязательно под пятку и отверстия анкеров битумную мастику залей и вокруг тоже, чтобы видно было.

10 л ведро мастики уже куплено и стоит на чердаке (заливал дырки в кровле, которые яга пробила при падении
