USB КВ антенный анализатор за 54 долл

6 мая 2013 в 20:56

Прикріплені файли (0 завантажити)

вот случайно накопал такую штуку

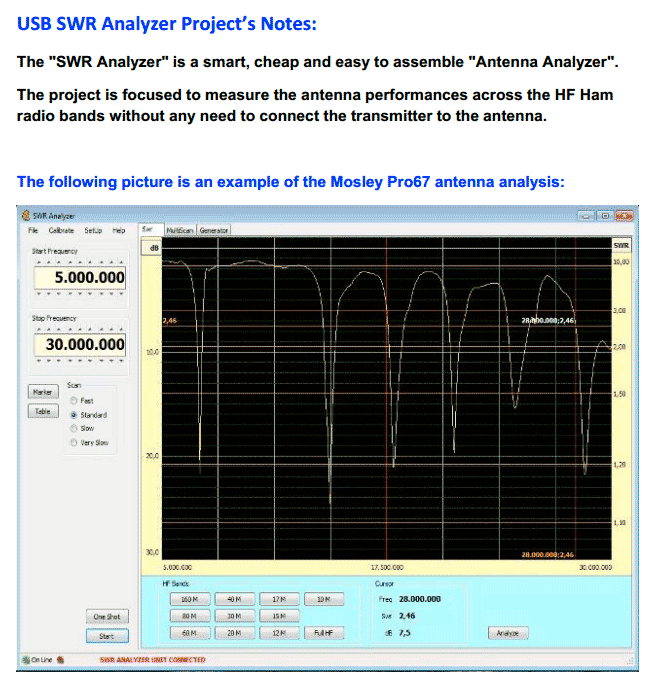

USB КВ антенный анализатор за 54 долл

очень интересная штуковина

даже с ноутом выйдет дешевле чем АА-54

За 64 долл продается уже собранный

Доставка в Украину стоит 15 долл

Платить можно или картой или PayPal

Змінено bybra (21:11 06/05/2013)

KVJ | Месье Peugeot

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 7 мая 2013 в 11:09

Хорошая штуковина. Интересно как она по точности. Потому как к АА-200 доверие есть, а тут надо смотреть, возможно все весьма хорошо.

bybra | Супер писатель!

Re: USB КВ антенный анализатор за 54 долл

[Re: KVJ] 7 мая 2013 в 12:15

KVJ 07.05.2013 11:09 пишет:

Хорошая штуковина. Интересно как она по точности. Потому как к АА-200 доверие есть, а тут надо смотреть, возможно все весьма хорошо.

Я взял
Позырим

El Erizo | Hombre Rayo

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 7 мая 2013 в 20:25

TNX, налил!

radioham | читатель

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 7 мая 2013 в 22:16

С 90г пользуюсь аналоговым Х1-19 - большой минус габариты, вес.
С АА-шек удалось пол-дня покрутить АА-520 - на встроенны экран. Особо не разобрался но сразу бросается в глаза тормоза в обработке(смотрел участки 145,430мгц), интересно какова будет скорость прохода в USB КВ приставке.

Змінено radioham (22:25 07/05/2013)

bybra | Супер писатель!

Re: USB КВ антенный анализатор за 54 долл

[Re: radioham] 7 мая 2013 в 22:20

radioham 07.05.2013 22:16 пишет:

С 90г пользуюсь аналоговым Х1-19 - большой минус габариты, вес.
С АА-шек удалось пол-дня покрутить АА-520 - на встроенны экран. Особо не разобрался но сразу бросается в глаза тормоза в обработке, интересно какова будет скорость прохода в USB КВ приставки.

ну АА-54 конечно тормозит, но работать можно

это ж не в тесте в пайлапе

))

ИМХО, в настройке антенн спешка не нужна

а вот АА-230 значительно быстрее шуршит

radioham | читатель

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 7 мая 2013 в 22:32

Может у меня не правильные методы измерений, но я как-то прывык что картинка откликается моментально-"аналогово" на поднесение "руки" или на премещение, перестройку элементов антены (укв), а с АА-520 это как WIN-XP на P2-200.

Змінено radioham (22:36 07/05/2013)

napalm | старожил

Re: USB КВ антенный анализатор за 54 долл

[Re: El Erizo] 7 мая 2013 в 23:24

UT7UX 07.05.2013 20:25 пишет:

TNX, налил!

+1!

Ждем результатов тестирования.
Если таки рулит, в следующем месяце тоже озадачусь покупкой

Espresso | подмастерье

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 11 мая 2013 в 23:49

Мое маленькое, но имхо.
Намного интереснее за 10у.е. у ur4qbp купить плату для NWT-7 и за 50 баксов комплектухи для него. Получится аппарат намного интереснее

bybra | Супер писатель!

Re: USB КВ антенный анализатор за 54 долл

[Re: Espresso] 12 мая 2013 в 00:38

Espresso 11.05.2013 23:49 пишет:

...и за 50 баксов комплектухи для него...

у меня кардачифобия

))

+ летом паять не охота, больше на природу тянет...

П.С. мой анализатор уже зашипили из Индии

П.П.С. хотя меня он больше интересует как генератор

))

Espresso | подмастерье

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 12 мая 2013 в 01:05

bybra 12.05.2013 00:38 пишет:

у меня кардачифобия ))
+ летом паять не охота, больше на природу тянет...
П.С. мой анализатор уже зашипили из Индии
П.П.С. хотя меня он больше интересует как генератор ))

Это да. Я далеко от кардач, и фобия не развилась

nwt-7 на ad9851. Как генератор гарантированно работает до 180МГц
Фактически ставил 433МГц и рядом лежащая портативка открывалась

omegats | подмастерье

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 29 мая 2013 в 00:14

Взял у Леши UT0UM "поиграться" этим анализатором. Делюсь своими впечатлениями.

После того как взял в руки прибор, первое впечатление не однозначное.

Над корпусом авторы явно не заморачивались. Корпус металический, из жести при 0,5мм толщиной, видимо не дорогой, но сделан и окрашен качественно.
Любопытство взяло верх, и заглянул во внутрь. Аккуратная сборка, качественно изготовлена плата. Впечатление хороше.

В комплекте шли два листа, формата А4, со схемой, расположение деталей на плате, Part List.
Зашел на сайт foxdelta.com и, походив по ссылкам, скачал программу для работы с анализатором. Подключение не вызвало ни каких проблем, все на автомате опозналось. Запускаю программу…упс… ошибка запуска… Иду на сайт майкрософт, да бы обновить Framework. Фух… Запустилась софтина. Интерфейс интуитивно понятен, без заморочек.
Если есть анализатор значит нужно смотреть, что там с антеннами.
Дополнительно взял у Леши АА-54, что бы было с чем сравнивать показания.
В наличии имею две антенны – GP на 20 м, на балконе, и LW с балкона 14-го этажа в парк (прим 90 м не расплетенной полевки). LW запитан через балун по схеме ON6MU.
Начал с GP. Подключил АА-54, Вроде все нормально.

Подключаю AAZ-0912

Не привычно смотрится логарифмическая шкала КСВ.
LW AA-54

AAZ-0912

Упс... не нравится балун...
(продолжение будет... "играюсь" дальше)

Змінено omegats (00:35 29/05/2013)

jamaika | старожил

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 8 августа 2013 в 00:46

Я уже лыжи навострил брать... с небольшим усовершенствованием.... на андроиде пустить винду и попробывать с софтиной поигратся... когда...

First Test:
Bluetooth Antenna Analyzer tested in above picture is anA AZ-0912, to start with.
We intend to make an add-on board for AAZ0912 users to make it a Bluetooth analyzer so that we can take advantage of Smart-phone's High Resolution LCD. And we know that, everybody these days, has a smart phone already!!

Under Development:
A new Bluetooth Analyzer is under development and will be a stand alone (battery powered) with a possible physical interface available to interface a Graphic CPU.

Теперь жду ком. версии....

Тото я никак не могу пристроить глючащий телефон на андроиде....

bybra | Супер писатель!

Re: USB КВ антенный анализатор за 54 долл

[Re: jamaika] 8 августа 2013 в 01:21

jamaika 08.08.2013 00:46 пишет:

...

йошкинкот!

теперь трубкой можно будет еще и антенны настраивать

US7IGN | Хамло

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 8 августа 2013 в 10:18

когдаже они кофеварку встроят...

El Erizo | Hombre Rayo

Re: USB КВ антенный анализатор за 54 долл

[Re: US7IGN] 8 августа 2013 в 14:55

US7IGN 08.08.2013 10:18 пишет:

когдаже они кофеварку встроят...

Для начала бы аккумулятор встроили.

omegats | подмастерье

Re: USB КВ антенный анализатор за 54 долл

[Re: bybra] 8 августа 2013 в 20:58

А зачем там сейчас аккумулятор?
ВТ версия , понятно, с аккумом будет. Как понял - это будет отдельный модуль с питанием, совместимый с основной платой AAZ0912.

El Erizo | Hombre Rayo

Re: USB КВ антенный анализатор за 54 долл

[Re: omegats] 8 августа 2013 в 22:35

omegats 08.08.2013 20:58 пишет:

А зачем там сейчас аккумулятор?

В телефоне?

omegats | подмастерье

Re: USB КВ антенный анализатор за 54 долл

[Re: El Erizo] 8 августа 2013 в 23:31

UT7UX 08.08.2013 22:35 пишет:

omegats 08.08.2013 20:58 пишет:

А зачем там сейчас аккумулятор?

В телефоне?

А что, сейчас телефоны идут без аккумов?

El Erizo | Hombre Rayo

Re: USB КВ антенный анализатор за 54 долл

[Re: omegats] 8 августа 2013 в 23:52

omegats 08.08.2013 23:31 пишет:

А что, сейчас телефоны идут без аккумов?

Ну так, поддержка памяти на время отключения от зарядки.
