Объясните, плз, как должно быть по науке: можно ли считать эту схему годным заземлением? Или на что конкретно нужно еще посмотреть в ВРУ, чтобы понять?
Редагувати
Re: Ввод электричества с "землей" - как правильно?
где одна жила соединена с корпусом этого щита, фаза подключена через автомат 40А. Откуда запитали рабочий "ноль" - не заметил, наверное тоже прицепили к корпусу ВРУ
Re: Ввод электричества с "землей" - как правильно?
Если я ничего не путаю, так категорически нельзя делать.Ноль всегда соединён с заземлением. Разница только в том, где это сделано
Re: Ввод электричества с "землей" - как правильно?
Они фактически соединили ноль с заземлением? Если я ничего не путаю, так категорически нельзя делать.
Re: Ввод электричества с "землей" - как правильно?
Re: Ввод электричества с "землей" - как правильно?
где одна жила соединена с корпусом этого щита, фаза подключена через автомат 40А. Откуда запитали рабочий "ноль" - не заметил, наверное тоже прицепили к корпусу ВРУ
Они фактически соединили ноль с заземлением? Если я ничего не путаю, так категорически нельзя делать.
Re: Ввод электричества с "землей" - как правильно?
Если я ничего не путаю, так категорически нельзя делать.Ноль всегда соединён с заземлением. Разница только в том, где это сделано
Re: Ввод электричества с "землей" - как правильно?
Re: Ввод электричества с "землей" - как правильно?
Так а что тут странного? У нас тоже в дом три фазы подходят, а потом по стоякам расходятся. Просто пересчитано так, чтобы перекоса не было.Я имел в виду 3 фазы с подстанции без ноля - по идее, тогда должно быть заземление на вводном щитке. Или, если нет на вводе в дом заземления - тогда в дом приходить должны 3 фазы + ноль.
Re: Ввод электричества с "землей" - как правильно?
Сделали жэковские электрики новый ввод: кабель медь 3-жильний 6 мм2 из квартиры идет в металлорукаве прямо в вводной щит в парадном на 1-м этаже, где одна жила соединена с корпусом этого щита, фаза подключена через автомат 40А.Для сечения по меди 6 мм2 автомат должен быть не более 32А! Это не говоря что реальное сечение скорей всего меньше 6 мм2.
по квартире можно тянуть 3-жилку с "землей"На светильники управляемые 2-х клавишными выключателями, 2-х клавишные, проходные выключатели нужна 4-х и более, в зависимости от схемы, жильная проводка, так как земля, как и дифзащита, должна быть на всю проводку!
Объясните, плз, как должно быть по науке:Если старый жилищный фонд:
можно ли считать эту схему годным заземлением?В старом жилищном фонде нельзя!
1.7.57 Меры защиты от поражения электрическим током должны быть достаточными и реализованными при изготовлении электрооборудования или в процессе монтажа электроустановки или в обоих случаях.
Два или более принятых мер защиты в электроустановке не должны приводить к снижению эффективности каждого из них.
Глава 7.1 ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ*
* Требования настоящей главы являются взаимосвязанными. Следует иметь в виду, что частичное выполнение комплекса требований к электроустановкам зданий может привести к снижению уровня электробезопасности.
2.5.2 … Примечание 1. УЗО с номинальным отключающим дифференциальным током 30 мА, в том числе в сочетании со штепсельными розетками (УЗО-розетки), рекомендуется также применять для усиления защиты от поражения электрическим током в цепях штепсельных розеток существующих двухпроводных сетей зданий и сооружений.
Настоящий Свод правил конкретизирует и развивает требования нормативных документов, в том числе серии стандартов ГОСТ Р 50571.1 - ГОСТ Р 50571.18 и новых Правил устройства электроустановок (ПУЭ седьмого издания).Так как дифзащита является единственной защитой при отсутствии заземления соответствующего современным требованиям!
А. 1.7 Использование УЗО для объектов действующего жилого фонда с двухпроводными сетями, где электроприемники не имеют защитного заземления, является эффективным средством в части повышения электробезопасности. Срабатывание УЗО при замыкании на корпус в таких сетях происходит только при появлении дифференциального тока, то есть при непосредственном прикосновении к корпусу (соединении с "землей"). В соответствии с этим установка УЗО может быть рекомендована как временная мера повышения безопасности до проведения полной реконструкции. Решение об установке УЗО должно приниматься в каждом конкретном случае после получения объективных данных о состоянии электропроводок и приведения оборудования в исправное состояние.
Настоящий Свод правил конкретизирует и развивает требования нормативных документов, в том числе серии стандартов ГОСТ Р 50571.1 - ГОСТ Р 50571.18 и новых Правил устройства электроустановок (ПУЭ седьмого издания).
А.2.1 Устройства защитного отключения, управляемые дифференциальным током, наряду с устройствами защиты от сверхтока относятся к основным видам защиты от косвенного прикосновения, обеспечивающим автоматическое отключение питания.
А.2.2 Защита от сверхтока обеспечивает защиту от косвенного прикосновения путем отключения поврежденного участка цепи при глухом замыкании на корпус. При малых токах замыкания, снижении уровня изоляции, а также при обрыве нулевого защитного проводника УЗО является, по сути дела, единственным средством защиты.
Re: Ввод электричества с "землей" - как правильно?
Буду понемногу разбираться, сразу не осилю. Для сечения по меди 6 мм2 автомат должен быть не более 32А! Это не говоря что реальное сечение скорей всего меньше 6 мм2.
можно ли считать эту схему годным заземлением?
В старом жилищном фонде нельзя!
Re: Ввод электричества с "землей" - как правильно?
ніфіга. ноль це ноль а заземлення це заземленняТо есть ты хочешь сказать, что они не соединены нигде?
Re: Ввод электричества с "землей" - как правильно?
Re: Ввод электричества с "землей" - как правильно?

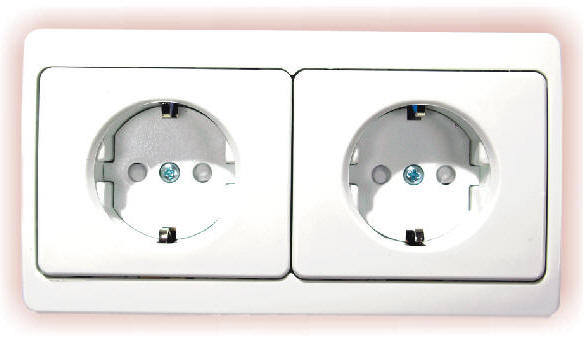

Смежные розетки с защитными контактами нужно ставить только с раздельными механизмами, как на фото, а удлинители и тройники использовать без защитных контактов!
Re: Ввод электричества с "землей" - как правильно?
ніфіга. ноль це ноль а заземлення це заземленняТо есть ты хочешь сказать, что они не соединены нигде?
Re: Ввод электричества с "землей" - как правильно?
Они фактически соединили ноль с заземлением? Если я ничего не путаю, так категорически нельзя делать.так и делают. и начиная с ТП... и раньше так же..
Re: Ввод электричества с "землей" - как правильно?
Ну это называется "зануление". Если "земля" честная ничего страшного. Для рабочего заземления вполне катит, а вот для корпусного лучше не подключать тогда провод земли в резетке.ноль заземляется на выходе ТП. и на входе в дом.
Re: Ввод электричества с "землей" - как правильно?
ноль заземляется на выходе ТП. и на входе в дом.
Re: Ввод электричества с "землей" - как правильно?
Ну это называется "зануление". Если "земля" честная ничего страшного. Для рабочего заземления вполне катит, а вот для корпусного лучше не подключать тогда провод земли в резетке.ноль заземляется на выходе ТП. и на входе в дом.
единственно что в старых домах "не правильно": по стоякам не идет отдельная шина земли, только ноль и фазы (4 шины) - получается каждый щиток занулен, а не заземлен (на самом деле заземлен).
у ТС сделали правильно - на 1м этаже подключились, в самой ближней точке нуля к точке заземления. если отгорит ноль, то у всего дома.
